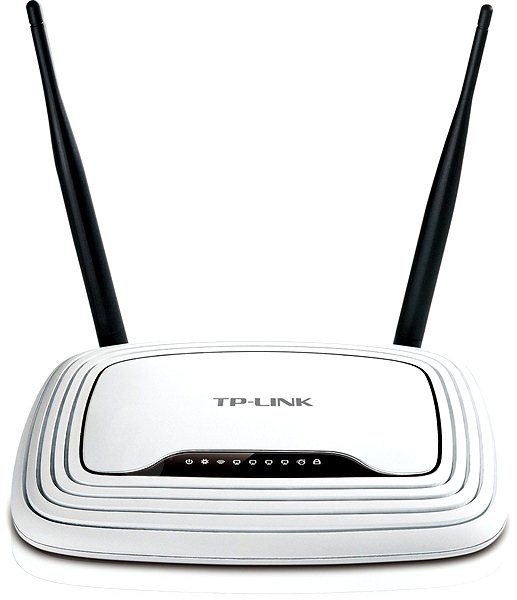

Подключение и настройка TP-Link TL-WR841ND с русским интерфейсом.

Здравствуйте, дорогие друзья. В данной статье мы поговорим о том, как можно быстро и легко настроить маршрутизатор TP-Link TL-WR841ND. Данная модель очень легка в настройке и использовании.

С помощью функции QSS, которой оснащён данный маршрутизатор, можно быстро произвести настройки защищённого Wi-Fi.

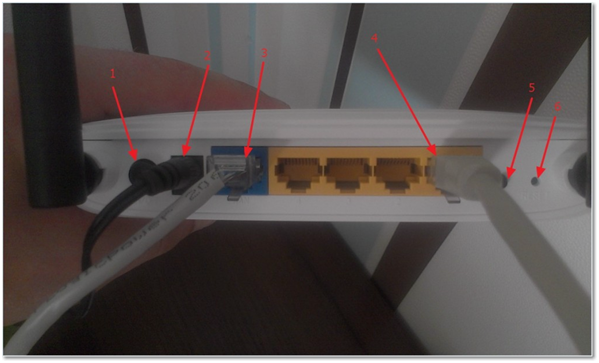

Все разъёмы данного роутера находятся сзади устройства: гнездо питания, кнопка Reset для сброса настроек, кнопка QSS для включения защищенного Wi-Fi-соединения, 2 разъёма для антенн и кнопка включения/отключения роутера.

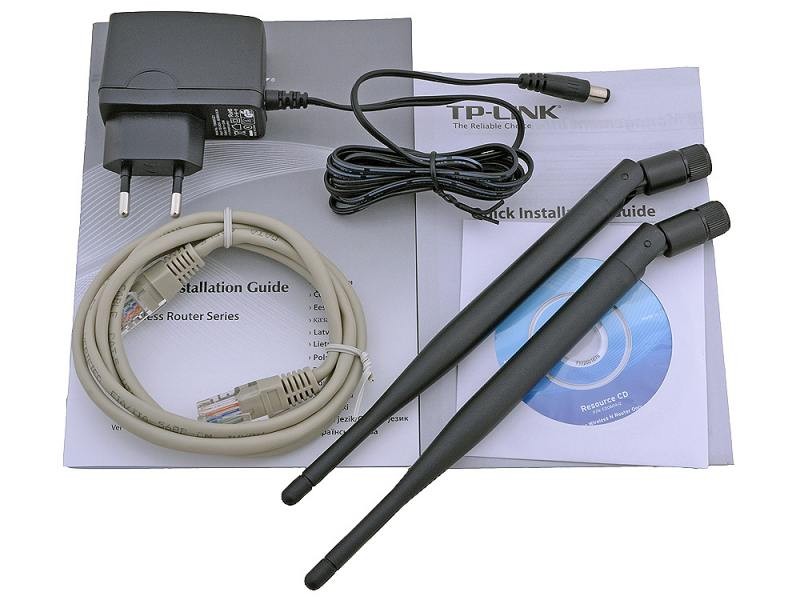

В комплектацию устройства входит:

само устройство;
адаптер питания;
2 съёмные антенны Wi-Fi;
Ethernet-кабель;
компакт-диск с ПО;

Шаг 1. Подключаем наш роутер: Интернет-провод провайдера вставляем в синий порт. Один конец патч-корда вставляем в один из желтых портов, а другой конец – в сетевую карту компьютера или ноутбука. Включить блок питания в розетку. Затем включаем роутер.

Шаг 2. Для того, чтобы зайти в web-интерфейс настроек роутера TP-Link TL-WR841ND, нужно зайти:

192.168.1.1 (если прошивка 100325v5);
192.168.0.1 (если прошивка 120522v8, 130626v9);

По умолчанию Имя пользователя и пароль: admin/admin;

Шаг 3. Попадаем в окно настроек, где для начала можно поменять логин и пароль для входа в настройки. Для этого заходим во вкладку System Tools — Password. Сохраняем.

Шаг 3. Настройка интернета на роутере: Заходим во вкладку NetWork/Сеть и выбираем WAN

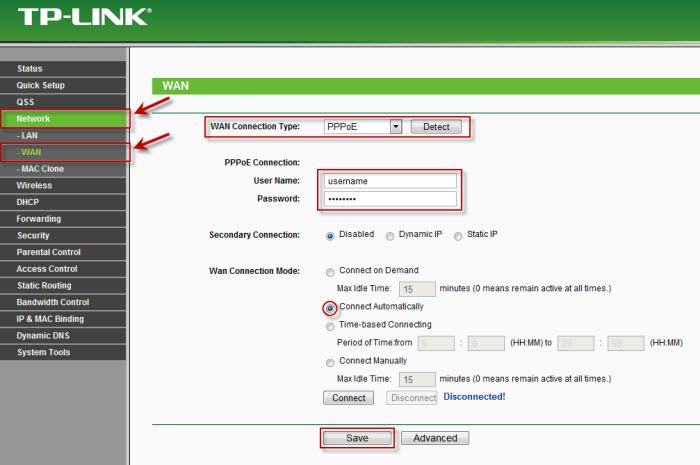

1. Настройка подключения PPPoE

Такой тип подключения использует большинство интернет провайдеров, например Дом.ру, МТС, Ттк, Ростелеком. Выбираем из списка PPPoE, логин и пароль вводим в соответствии с договором, далее устанавливаем автоматическое подключение и Сохраняем.

2 Настройка подключения PPtP при автоматическом получении локального IP-адреса

Выполняем практически те же действия, только выставляем точку на Dynamic IP и Server IP Address/Name —ppp.lan

3 Настройка подключения PPtP при статическом локальном IP-адресе

Указываем IP-адрес, шлюз, адрес DNS-серверов и маску подсети, как в договоре.

4 Настройка Динамического IP

Этот способ является самым простым и используется, например в Ростелеком Удмуртия. Выставляем тип соединения Dynamic IP и сохраняем, остальное оставляем так как есть.

Если вы не знаете тип соединения, то нужно позвонить и спросить у вашего провайдера.

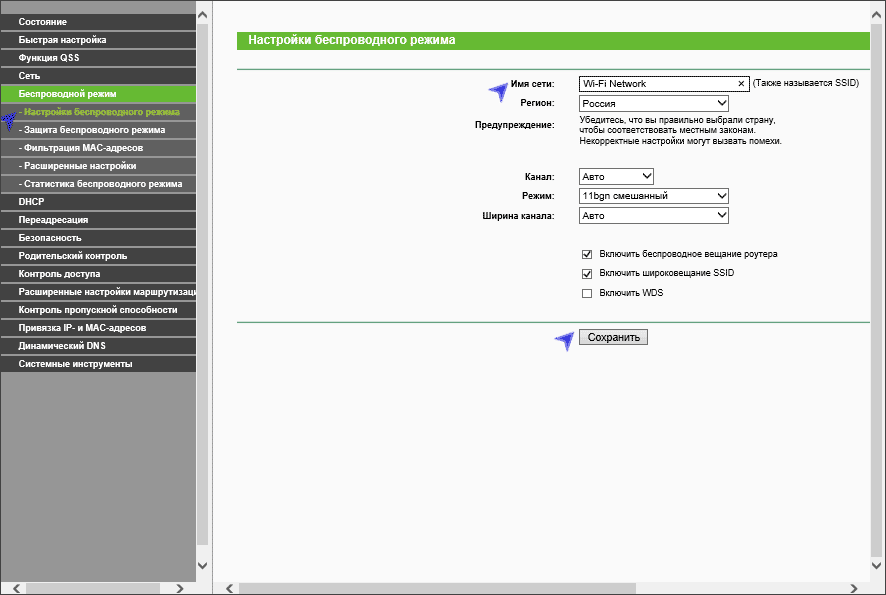

Шаг 4. Настройка Wi-Fi. Выбираем вкладку Wireless/Беспроводной режим — Wireless Setting/Настройки беспроводного режима. В поле SSID вводим название сети, далее ваш регион и сохраняем.

Теперь нужно защитить наше соединение, заходим Wireless/Беспроводной режим — Wireless/Защита беспроводного режима. Выбираем то, что нам рекомендуют. В строке PSK Password нужно ввести ключ безопасности, который должен состоять из символов в диапазоне между 8 и 63 (можно также использовать цифры и латинские большие буквы A-F);

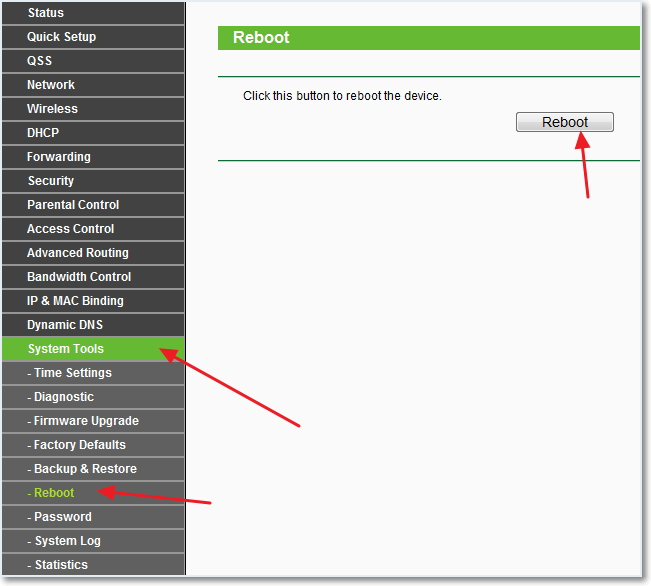

После того, как сохранили все настройки, нужно перезагрузить устройство. Для этого заходим во вкладку System Tools — Reboot. Кликаем на кнопку Reboot и ждем полной перезагрузки.

На этом настройка роутера завершена. Как видите ничего сложного и замысловатого здесь нет.Можно всё сделать самостоятельно и без особых усилий.

В данном руководстве подробно рассмотрим, как настроить Wi-Fi роутер TP-Link TL-WR841ND для следующих, самых популярных в России Интернет провайдеров:

Билайн
Ростелеком

Пошагово будут рассмотрены следующие этапы настройки:

Как подключить TP-Link TL-841 ND
Как зайти в настройки и задать параметры подключения Билайн или Ростелеком
Настройка безопасности беспроводной сети (пароль на Wi-Fi)
Настройка телевидения Ростелеком и IPTV Билайн

В общем-то, можно приступать: настройка роутера навряд ли займет у вас более 10 минут.

Как подключить роутер

На обратной стороне беспроводного маршрутизатора TP-Link TL-WR841ND имеется пять портов, один из которых обозначен WAN - к нему следует подключить кабель Билайн или Ростелеком, в зависимости от того, услугами какого Интернет-провайдера вы пользуетесь.

Также, в комплекте с устройством есть короткий сетевой кабель: соедините им один из портов LAN на роутере с сетевой картой вашего компьютера или ноутбука. Настройку можно провести и не используя проводное подключение, по Wi-Fi, но если есть возможность - лучше воспользуйтесь проводным подключением.

Еще один важный момент: во время настройки подключение Ростелеком (Высокоскоростное подключение) или Билайн (L2TP) на самом компьютере должно быть разорвано - не нужно его подключать и после того, как вы настроили роутер, он самостоятельно будет устанавливать подключение и уже потом «раздавать» его на другие устройства.

И последнее: если в следующем этапе у вас не получится зайти в веб-интерфейс настроек, .

Как зайти в настройки роутера

Для входа в веб-интерфейс настроек TP-Link TL-WR841ND, запустите любой браузер и введите в адресную строку 192.168.0.1 или tplinklogin.net, а когда вас попросят ввести логин и пароль - используйте adminи для того и для другого. Отмечу, что информация о параметрах входа по умолчанию имеется на наклейке в нижней части беспроводного маршрутизатора.

После входа вы должны оказаться на главной странице настроек роутера. На некоторых устройствах она присутствует только в английском варианте - названия пунктов меню я буду давать на двух языках.

Настройка TP-LINK TL-WR841ND для Билайн

Для настройки подключения к Интернету Билайн, в меню выберите пункт «Сеть» - «Интернет» или «Network» - «WAN». На открывшейся странице и нужно вводить все настройки соединения для Билайн, а именно:

Тип WAN соединения (WAN Connection Type) - L2TP или Россия L2TP
Имя пользователя и пароль (User name and Password) - данные от домашнего Интернета Билайн
Имя сервера или IP-адрес (VPN Server name) - tp.internet.beeline.ru

Сохраните эти настройки, что-то еще в них менять необязательно. Если настройки были введены верно, а на самом компьютере Интернет не подключен, то через минуту роутер установит соединение с Интернетом, вы сможете открывать сайты на компьютере, подключится скайп и прочее. Можно переходить к настройке параметров беспроводной Wi-Fiсети (далее, после описания настроек для Ростелекома).

Настройка TP-Link TL-WR841 ND для Ростелеком

Для настройки Интернета Ростелеком на TP-Link, зайдите в «Сеть» - «Интернет» (Network - WAN), после чего на странице задайте следующие параметры подключения:

Тип WAN соединения - PPPoE
Имя пользователя и пароль - ваши логин и пароль от Интернета, которые вы получили у Ростелекома
Вторичное подключение - отключить
Режим WAN подключения - подключать автоматически.

Сохраните сделанные настройки. Через минуту - другую, обновите страницу, и вы должны будете увидеть, что статус соединения изменился на «Подключено». Значит, все было сделано правильно.

Настройка Wi-Fi сети

Для настройки параметров беспроводной сети, откройте пункт меню «Беспроводный режим» (Wireless), а затем - Настройки беспроводного режима. На открывшейся странице задайте имя для вашей Wi-Fi сети (SSID). Имя может быть любым, по нему вы будете отличать свою сеть от других. Только не используйте кириллицу. Сохраните настройки.

Откройте пункт «Защита беспроводного режима» (Wireless Security) и установите пароль на Wi-Fi:

Выберите пункт WPA-Personal/WPA2-Personal
В пункт «Пароль PSK» (PSK Password) введите пароль, состоящий не менее чем из 8 символов, не содержащий русских букв.
Сохраните настройки.

После применения настроек вы можете подключаться к роутеру с ноутбука, планшета или телефона по Wi-Fiи пользоваться Интернетом.

Настройка IPTV телевидения

Для того, чтобы настроить телевидение IPTV Билайн или Ростелеком, откройте пункт меню «Сеть» - «IPTV», выберите режим «Мост» и в поле порт для IPTV укажите номер порта LAN, к которому будет подключена ТВ приставка. Сохраните настройки.

1. По умолчанию, Логин admin, пароль admin.
2. Курьеры-настройщики должны в настройках изменять пароль на Серийный номер, указанный на коробке (S/N). При перенастройке рекомендуется также использовать в качестве пароля на роутер и wi-fi S/N (серийный номер).
3. Сброс настроек роутера производится путем нажатия и удержания кнопки Reset на задней панели роутера в течении 10 секунд.

Авторизация.

Для того, что бы попасть в веб-интерфейс роутера, необходимо открыть ваш Интернет браузер и в строке адреса набрать http://192.168.1.1 , User Name admin , Password – admin (при условии, что роутер имеет заводские настройки, и его IP не менялся).

Смена заводского пароля.

В целях безопасности рекомендуется сменить заводской пароль.
По умолчанию: Логин admin, пароль admin.
В интерфейсе роутера необходимо зайти во вкладку System Tools и выбрать Password .
В поле Old User Name введите admin, Old Password введите admin.
В поля New User Name, New Password, Confirm New Password введите новый логин (можно оставить прежний «аdmin»), а также новый пароль и его повтор соответственно.

Затем нажмите кнопку Save .

Настройка Wi-Fi на роутере.

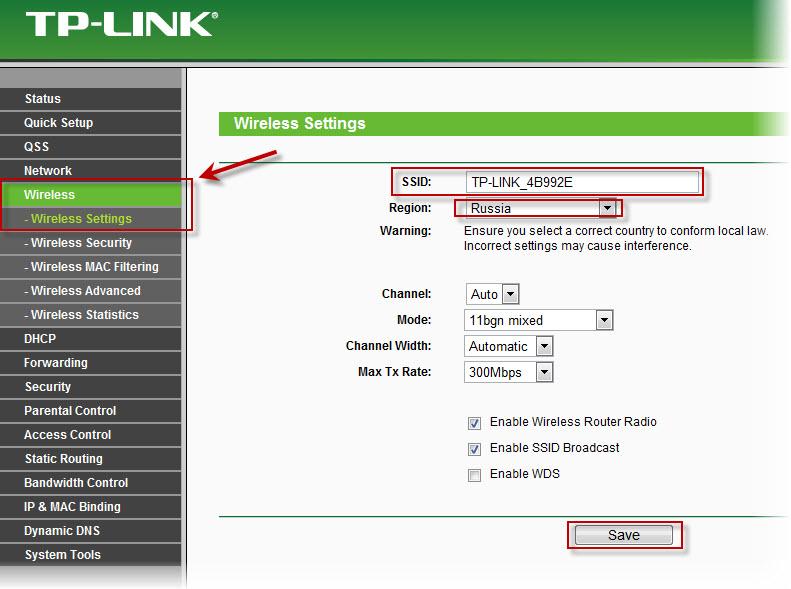

В интерфейсе роутера необходимо выбрать вкладку слева «Wireless », в открывшемся списке выбираем «Wireless Serrings ».

Выставляем параметры следующим образом:

1. Поле «SSID »: вводим название беспроводной сети.
2. Region: Russia
3. Chanel: Auto
4. Mode: 11bgn mixed
5. Channel Width: Automatic
6. Max Tx Rate: 300Mbps
7. Нажимаем ниже кнопку «Save »

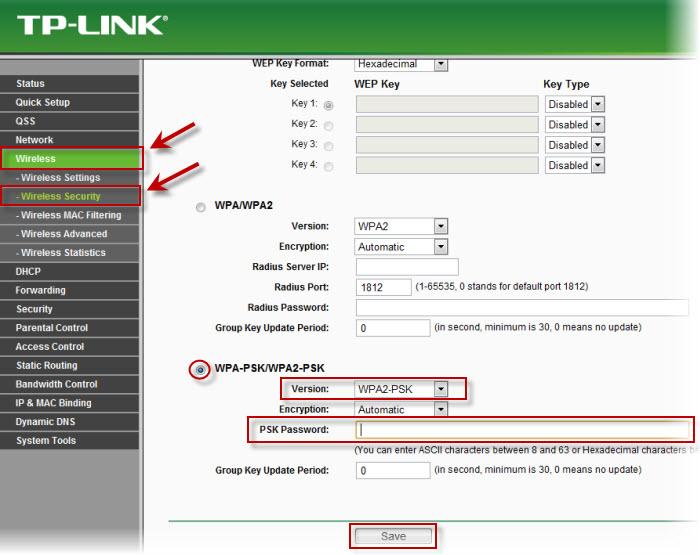

Слева в меню выбираем «Wireless », далее «Wireless Security » и выставляем параметры:

1. Устанавливаем точку на WPA-PSK/WPA2-PSK
2. Version: WPA2-PSK
3. Encryption: Automatic
4. PSK Password: должны ввести любой набор цифр, длиной от 8 до 63. Их также необходимо запомнить, чтобы Вы могли указать их при подключении к сети. Рекомендуется использовать в качестве ключа серийный номер устройства (указан на коробке, в виде S/N########).
5. Нажимаем ниже кнопку «Save »

Настройка подключения к Интернет.

Настройка PPPoE подключения .

1. Слева выбираем меню Network , далее MAC Clone
2. Нажимаем Clone MAC address , далее Save (подробнее см. в разделе «Клонирование МАК адреса »)
3. Далее выбираем слева WAN
4. WAN Connection type: PPPoE
5. User Name: Ваш логин из договора
6. Password :Ваш пароль из договора
7. Устанавливаем точку на Connect Automatically
8. Нажимаем кнопку «Save ».

Настройка PPtP (VPN) при автоматическом получении локального IP адреса (DHCP).

1. Слева выбираем меню Network , далее MAC Clone
2. Нажимаем Clone MAC address , далее Save (подробнее см. в разделе «Клонирование МАК адреса »)
3. Далее выбираем слева WAN
4. WAN Connection type: PPTP
5. Username: Ваш логин из договора
6. Password: Ваш пароль из договора
7. Server IP Address/Name: ppp.lan
8. Устанавливаем точку на Connect Automatically
9. Сохраняем настройки кнопкой «Save »

Настройка PPtP (VPN) при статическом локальном IP адресе.

1. WAN Connection type: PPTP
2. Username: Ваш логин из договора
3. Password: Ваш пароль из договора
4. Устанавливаем точку на Static IP
5. Server IP Address/Name: ppp.lan
6. IP Address: Вбиваем вашIPадрес по договору
7. Subnet Mask: Вбиваем маску по договору
8. Gateway: Вбиваем шлюз по договору
9. DNS: 212.1.224.6
10. Устанавливаем точку на Connect Automatically
11. Сохраняем настройки кнопкой «Save ».

NAT при автоматическом получении IP адреса (DHCP).

Клонирование МАК адреса (необходимо при настройке на PPPoE, PPTP с динамическими настройками и DHCP)

Сохранение/восстановление настроек роутера.

меню Backup & Restore.

Для сохранения текущих настроек роутера необходимо нажать кнопку Backup . Файл с настройками будет сохранен в указанное место на жёстком диске.

Для восстановления настроек настроек из файла, необходимо нажать кнопку выбора файла, указать путь к файлу с настройками, затем нажать кнопку Restore .

Несмотря на то, что роутер TP-Link TL-WR841ND уже снят с производства, я решил подготовить подробную инструкцию по его настройке. С фото, скриншотами, и подробным описанием процесса настройки. Должно получится руководство для чайников. Которое, как мне кажется, многим пригодится не только для настройки, но и в процессе решения каких-то проблем с маршрутизатором. Так как это очень популярный маршрутизатор, я уверен, что данное руководство будет актуальным еще не один год.

TP-Link TL-WR841ND действительно очень популярная модель. Этот роутер, вместе со своим "младшим братом" TL-WR841N (который отличается по сути только несъемными антеннами) практически всегда занимали топ продаж в самых популярных интернет-магазинах. Да и их популярность заметна даже по инструкциям на этом сайте, и по вопросам в комментариях. Эта модель обновлялась и улучшалась много раз. Есть 11 аппаратных версий. Действительно удачный маршрутизатор с хорошим соотношением цена/качество.

Что касается настройки TP-Link TL-WR841ND, то там все очень просто. , который идет в комплекте, или через web-интерфейс. Я буду настраивать через панель управления (через браузер) . Как и в случае с любым маршрутизатором, главное задать правильные параметры для подключения к интернету. Затем, нужно настроить Wi-Fi сеть и желательно сменить пароль для входа в панель управления. Если у вас есть IPTV, то так же понадобится выполнить некоторые настройки.

Я постараюсь расписать все максимально подробно. В некоторых случаях я буду давать ссылки на другие, полезные статьи. Да бы не собирать все настройки (которые многим не пригодятся) на одной странице, и чтобы инструкция была не очень большой и запутанной.

Желательно сделать перед настройкой:

Как подключить TP-Link TL-WR841ND и зайти в настройки?

Вы можете сразу подключить к маршрутизатору адаптер питания, и включить его в розетку. Если индикаторы не роутере не загорятся, то проверьте включено ли питание кнопкой, которая находится возле разъема для подключения адаптера питания.

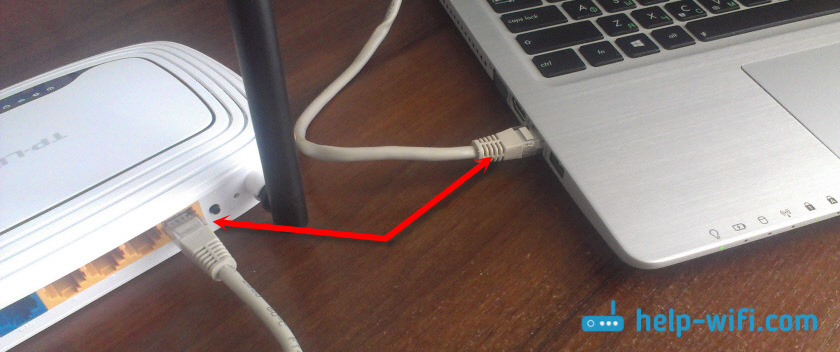

Если у вас есть стационарный компьютер, или ноутбук, то я советую настраивать маршрутизатор по сетевому кабелю, подключив его к компьютеру. Сетевым кабелем, который идет в комплекте соедините TP-Link TL-WR841ND с компьютером.

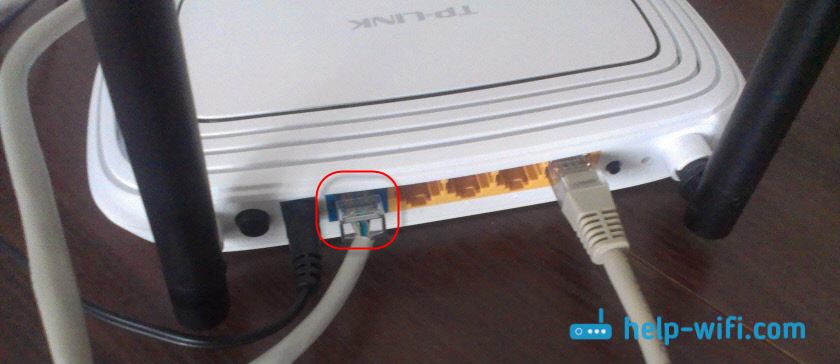

Затем подключите в WAN порт маршрутизатора кабель от вашего интернет-провайдера, или ADSL модема.

Убедитесь, что вы все подключили правильно.

Что делать, если нет компьютера/ноутбука?

В таком случае, настроить TL-WR841ND можно с телефона, или планшета. Понятно, что подключится по сетевому кабелю не получится. Поэтому, нужно подключится к Wi-Fi сети, которую будет раздавать маршрутизатор сразу после включения. Заводское название Wi-Fi сети указано (правда, не всегда) на наклейке снизу маршрутизатора. Если сеть будет закрыта паролем, то сам пароль (PIN) так же указана на самом маршрутизаторе.

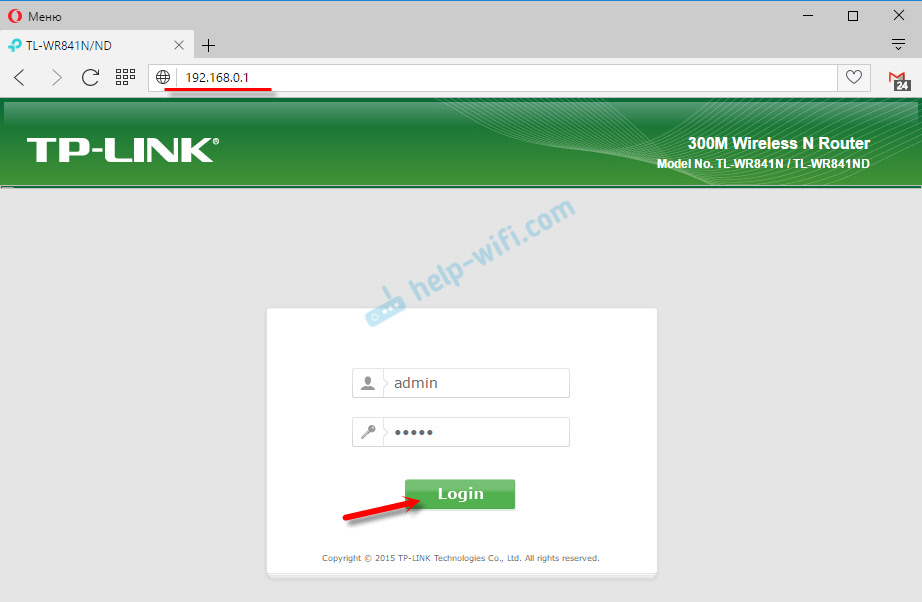

Когда все подключено, садимся за компьютер, или берем мобильное устройство с которого будем настраивать TP-Link TL-WR841ND, открываем любой браузер, и переходим по адресу tplinkwifi.net . Так же настройки можно открыть по адресу 192.168.0.1 , или 192.168.1.1 .

Адрес для входа в настройки маршрутизатора, и заводской логин/пароль вы можете посмотреть на наклейке, на самом устройстве.

Адрес может зависеть от аппаратной версии роутера. На странице авторизации нужно указать логин и пароль. Заводские: admin и admin.

Статьи, которые могут пригодится на данном этапе:

Что делать, если .

Для настройки можно использовать мастер "Быстрая настройка" (Quick Setup) . Возможно, вам так будет удобнее.

Я покажу процесс настройки без мастера.

Настройка подключения к интернету

Как только мы зашли в веб-интерфейс маршрутизатора, первым делом нужно настроить подключение к интернету. Проще говоря, в настройках роутера выбрать тип подключения которое использует ваш провайдер, и при необходимости задать нужные параметры.

Чтобы все без проблем настроить, вы должны иметь точную информацию о подключении. Нужно знать, какой тип подключения указать в настройках. Эту информацию вы можете уточнить у поддержки провайдера. И если у вас не "Динамический IP", то нужно будет задать дополнительные параметры. Обычно это имя пользователя и пароль. Может быть еще адрес сервера. Эту информацию выдает провайдер. Так же хорошо бы уточнить, есть ли привязка по MAC-адресу.

Только когда у вас будет необходимая информация, можно приступать к настройке. В противном случае может быть много безрезультатных попыток.

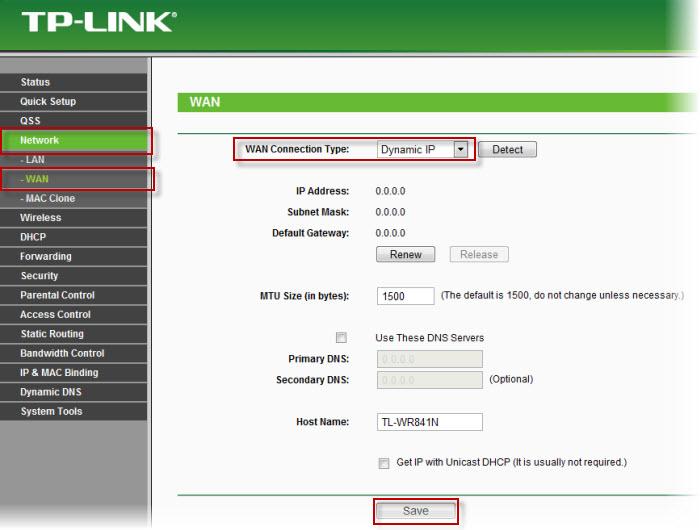

Динамический IP (DHCP)

Если у вас провайдер использует этот тип подключения, то интернет через маршрутизатор должен работать без дополнительной настройки (если роутер на заводских настройках) . Так как "Динамический IP" стоит по умолчанию.

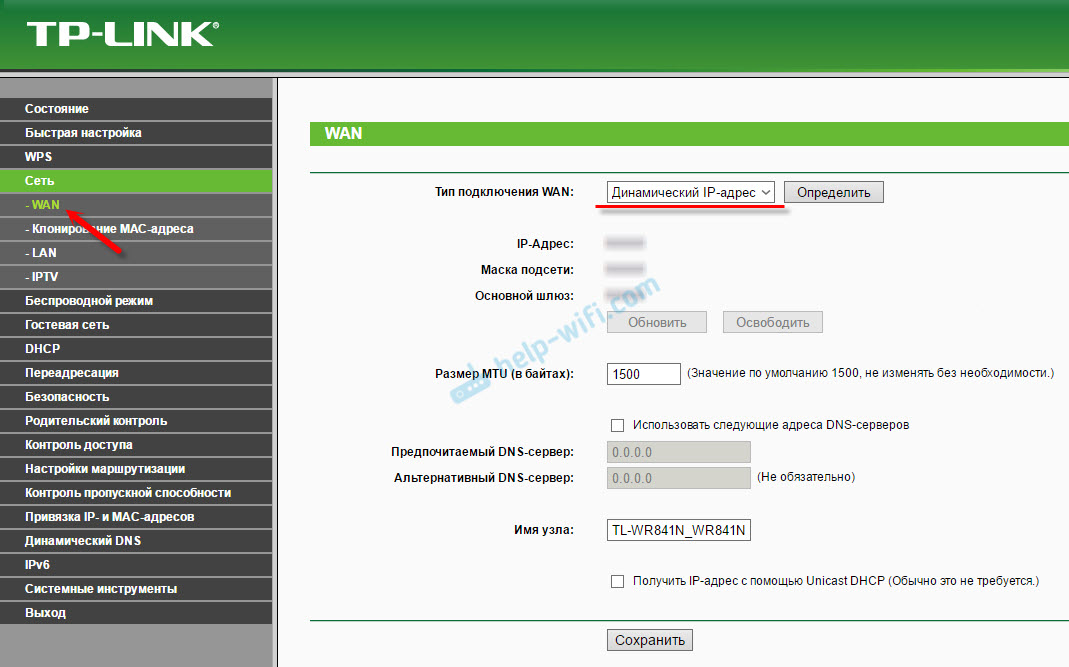

В разделе "Сеть" – "WAN" нужно проверить, установлен ли необходимый тип подключения.

Если все подключено и настроено правильно, но интернет через роутер не работает, то скорее всего ваш провайдер делает привязку по MAC-адресу. Уточните этот момент. Если привязка есть, то нужно на роутере клонировать MAC-адрес с компьютера к которому раньше был подключен интернет, или прописать у провайдера MAC-адрес роутера. Он указан снизу на наклейке.

Клонировать MAC можно на вкладке "Сеть" – "Клонирование МАС-адреса".

Роутер должен быть подключен по кабелю к тому ПК, к которому был привязан интернет.

PPPoE и PPTP на TL-WR841ND (Ростелеком, Билайн)

В разделе WAN выберите соответствующий тип подключения PPPoE, или PPTP. И ниже укажите необходимые параметры. Обычно это имя пользователя и пароль. Так же, скорее всего нужно выставить "Динамический IP", и обязательно проверить, чтобы было установлено "Подключить автоматически".

После этого можно пробовать запустить соединение. И если соединение будет установлено, то сохраните настройки.

PPTP настраивается точно так же. Только там еще возможно понадобится указать адрес сервера (его, как и другие параметры выдает провайдер) .

Что делать, если нет подключения к интернету?

Проверьте подключение кабеля в WAN-порт. Убедитесь, что вы задаете правильные параметры. И уточните, есть ли привязка по MAC-адресу. Все это вы можете узнать у своего провайдера. Так же обратите внимание, как ведет себя индикатор интернета. На TP-Link TL-WR841ND он должен активно мигать зеленым цветом. Убедитесь, что интернет напрямую работает (без роутера) .

Важно! Если вы до установки роутера на компьютере запускали подключение к провайдеру, то теперь этого делать не нужно. Мы это подключение настроили на роутере. Теперь он будет устанавливать соединение с интернетом.

Если интернет через роутер не работает, то продолжать настройку нет смысла.
