    • Подключение маршрутизатора asus. Вход на интерфейс настройки маршрутизатора. Можно ли подключить роутер ASUS RT N10 к другому блоку питания

    05.02.2019 Роутеры и модемы

    Отличный роутер начального уровня с превосходной функциональностью и безупречной надежностью - это Asus RT-N10P. Настройка его программной составляющей, а также правильность проводного подключения будут детально рассмотрены в рамках данной небольшой статьи.

    Спецификации

    Ожидать внушительного набора проводных и беспроводных способов передачи данных от сетевого устройства начального уровня не приходится. Здесь есть только самое необходимое для построения небольшой начального уровня для дома или небольшого офиса. Проводная часть сети должна состоять из четырех устройств. Как раз именно столько LAN-портов есть на тыльной стороне роутера. Все они окрашены в желтый цвет. Есть еще один точно такой же порт, но уже синего цвета. Рядом с ним нанесена аббревиатура WAN. Сюда подключается входящая от провайдера. Дополнительного USB-гнезда в этом устройстве нет. Значит, сетевой принтер к нему подключить невозможно. По этой же причине нельзя к нему подключить 3G-модем и обеспечить дублирование подключения к интернету. За беспроводную часть сети отвечает всего одна антенна. Максимальная скорость передачи данных здесь составляет 150 Мбит/с, в то время как проводная часть сети может похвастаться всего 100 Мбит/с. Напоследок нужно отметить, что роутер поддерживает всего три версии технологии «Вай-Фай»: b, g и n.

    Комплектация

    Типичная комплектация у данной модели маршрутизатора - как у любого устройства начального уровня. В состав его коробочной версии входят такие компоненты:

    • Сам роутер с одной антенной.
    • Блок питания с выходом на 12 В и токовым сигналом в 0,5 А.
    • 1 метр обжатой витой пары (она, как и корпус маршрутизатора, черного цвета).
    • с перечнем всех сервисных центров.
    • Руководство пользователя (в нем достаточно детально описана настройка роутера Asus RT-N10P).
    • Компакт-диск с программным обеспечением и электронной версией документации на сетевое устройство.


    Описание устройства

    На передней панели роутера выведена индикационная панель. Она состоит из 8-ми светодиодов:

    • Первый из них показывает наличие питания. Он выключен при отсутствии напряжения на устройстве, мигает во время его загрузки и светится непрерывно во время работы.
    • Второй индикатор, с логотипом «Вай-Фай», характеризует работу беспроводного передатчика. Во время обмена информацией он непрерывно мигает, а когда находится в режиме ожидания, горит непрерывно.
    • Рядом с третьим светодиодом нанесена надпись WPS. Он начинает мигать только после запуска новых устройств с помощью данной технологии.
    • Четвертый индикатор характеризует обмен информацией с интернетом. Он мигает непрерывно во время передачи информации. Если же он потух, то это говорит о том, что нет подключения к оборудованию провайдера и необходимо проверить вводной кабель.
    • Последние четыре индикатора привязаны к четырем проводным LAN - портам. Точно так же, как и предыдущий светодиод, они мигают во время передачи информации и отключаются при отсутствии подключения.

    На задней панели роутера находятся:

    • Место для установки антенны.
    • Кнопки Reset, Power и WPS.
    • Один входной порт и четыре LAN-порта для создания проводного сегмента вычислительной сети (например, для подключения IPTV-приставки).

    Заранее узнаем параметры

    До начала необходимо точно узнать параметры подключения к оборудованию провайдера. Эта информация, как правило, указывается в договоре на предоставление услуг передачи данных. Также ее можно выяснить на официальном сайте оператора телекоммуникационных услуг и по телефону поддержки пользователей. Затем выясняем те параметры, которые необходимо внести в Asus RT-N10P. Настройка «Ростелеком»-подключения, например, требует установки следующих значений:

    • Тип подключения в данном случае - РРРоЕ.
    • Также задаются логин и пароль (они должны отличаться от тех, которые используются для подключения к сети и указаны в договоре).

    Все остальные параметры остаются без изменений в Asus RT-N10P. Настройка «Билайн»-подключения обеспечивается такими параметрами:

    • Тип подключения в этой ситуации - L2TP.
    • IP-адрес получается автоматически, точно так же, как и адрес DNS-сервера.
    • Также указываем, как и в предыдущем случае, логин и пароль.


    для настройки

    Для начала необходимо собрать временную схему для задания параметров Asus RT-N10P. Настройка может быть выполнена и на постоянной схеме, но не всегда она физически реализуема. Поэтому рекомендуется настраивать данное устройство в 2 этапа. Первый из них - это временное подключение и задание всех параметров, а второй - перенос роутера на постоянное место и сбор уже стационарной схемы вычислительной сети. Порядок сбора временной схемы такой:

    • Располагаем рядом ПК и маршрутизатор.
    • Подключаем их с помощью витой пары, которая шла в комплекте с сетевым устройством.
    • Блок питания роутера устанавливаем в ближайшую розетку (если ее нет, то используем переноску), а штекер на конце его провода - в советующий порт на тыльной стороне сетевого устройства.

    Первое включение и программная настройка

    Затем настройка роутера Asus RT-N10P требует задания программных параметров, которые необходимо было заранее выяснить. А вот порядок внесения значений в этом случае следующий:


    После этого можно выключать компьютер и разбирать полностью временную схему.

    Установка и подключение на постоянной основе

    Далее необходимо установить уже на постоянное место Asus RT-N10P. Настройка его программной составляющей полностью завершена. Нужно лишь поставить его на постоянное место, подключить и проверить правильность работы сети. Место установки маршрутизатора должно соответствовать четырем критериям:

    • Поблизости должна находиться розетка на 220 В для обеспечения электроснабжения устройства.
    • Провод от провайдера должен легко и просто сюда дотягиваться.
    • Роутер должен находиться как можно ближе к центру помещения. Это обеспечит наилучшее качество сигнала.
    • От остальной части помещения его не должны ограждать металлические листы или конструкции. Если это не учесть, то зона покрытия существенно уменьшится.

    Именно исходя из этих условий и выбираем месторасположение маршрутизатора. После его установки подключаем в синий его порт витую пару от провайдера.


    В остальные четыре порта устанавливаем провода по необходимости от тех устройств, которые будут находиться в проводном сегменте вычислительной сети. Далее подключаем блок питания точно так же, как в случае со временной схемой. Ну и не забываем установить антенну. Далее проверяем повторно схему и подаем напряжение.

    Тест «Вай-Фай»

    На следующем этапе необходимо протестировать беспроводную сеть Asus RT-N10P. на маршрутизаторе была выполнена ранее, а вот смартфоне или планшете она выполняется следующим образом:

    • Заходим в настройки и находим пункт под названием «Беспроводные сети». Включаем «Вай-Фай» и выполняем сканирование доступных беспроводных подключений.
    • Затем в списке выбираем название нашей сети (оно было задано на предыдущих этапах) и подключаемся к нему.
    • Потом необходимо ввести пароль для подключения.
    • Далее запускаем любой из интернет-обозревателей, который установлен на мобильном устройстве. В его адресной строке вводим любой адрес и получаем стартовую страницу этого интернет-портала.


    Проверка проводного сегмента ЛВС

    Значительно проще проверка в проводной части сети маршрутизатора Asus RT-N10P. Настройка подключения в этом случае происходит автоматически. Затем просто на включенном ПК запускаем установленный интернет-обозреватель, вводим адрес и получаем стартовую страницу этого интернет-портала.

    Конфигурируем IPTV

    Такая технология, как IPTV, также реализована в Asus RT-N10P. Настройка IPTV-подключения выполняется следующим образом:

    • Подключается к одному из четырех LAN-портов с помощью витой пары IPTV-приставка.
    • Затем, при включенном ПК и роутере, выполняется вход в настройки последнего по ранее изложенной методике.
    • После открытия интерфейса настройки выбираем пункт меню в правом столбце с надписью: «Локальная сеть». Затем перемещаемся в правом поле интерфейса на вкладку IPTV.
    • На ней задаем параметры подключения (порт и адрес) и сохраняем изменения.
    • После этого можно включать приставку и начинать смотреть каналы.

    Подведем итоги

    Отличный роутер начального уровня для небольших домашних и офисных сетей - это Asus RT-N10P. Настройка его достаточно простая и выполняется за считанные минуты. И это еще один плюс данного устройства.

    Трудно себе представить современный дом или офис без подключения к Всемирной паутине.
    Подготовленная нами подробная инструкция настройки роутера ASUS RT N10P поможет самостоятельно подключиться к интернету; мы рассмотрим как правильно соединить устройство кабелями, ввести настройки, зависящие от вашего провайдера или операционной системы, настроить WiFi.

    Включение роутера

    В комплектацию этого устройства входит: сам роутер, адаптер питания, кабель для соединения с компьютером.

    Этого достаточно, чтобы начать подключение, а потом настройку устройства.


    Выполним по порядку следующие действия:

    1. подключаем адаптер питания к устройству и в розетку 220V;
    2. интернеткабель вставляем в LAN 1 на нашем устройстве, а второй конец вставляем в порт компьютера (если там раньше находился провод провайдера, то его следует вынуть);
    3. кабель интернет-провайдера подключаем в гнездо WAN на устройстве;
    4. включить нажатием кнопки.

    Фото: Включение роутера нажатием кнопки

    Роутер начинает загружать микропрограмму. Модель такого же устройства с прошивкой v2 настройкой отличаться не будет, разница лишь в размере памяти хранения прошивки.

    После включения устройства в электросеть, рекомендуется сделать полный сброс настроек.

    Делается это нажатием и удержанием 12-15 секунд каким-то тонким предметом (ручкой, скрепкой) на задней панели кнопки в отверстии Reset.

    Подготовка к настройке

    Нужно понимать, что теперь на пути к сети интернет у вашего компьютера появился еще один посредник — ваш роутер. Ряд задач для обеспечения связи он берет на себя. Далее, нужно убедиться, что настройка протоколов интернета в компьютере выставлены в режим автоматического получения айпи-адреса.

    После подключения компьютеру к роутеру, сетевой адрес ему будет присваивать не провайдер, сам роутер. Он формирует свою собственную сеть и присваивает в ней адреса. Так же следует убедиться, что компьютер автоматически получит настройки DNS-сервера — это сервер, который интерпретирует вводимые вами названия сайтов на «язык общения» серверов.


    Фото: Формирование сети и установка адреса

    Часто именно эта настройка при полном порядке в сети влияет на то, что не отрываются странички у вас на экране монитора.

    Находим в настройках вашей операционной системы:

    1. подключение по локальной сети;
    2. открываем Свойства;
    3. далее, переходим в протоколы интернета и отмечаем, что айпи-адрес и адрес сервера адресов (DNS) будем получать автоматически.

    Как зайти в настройки ASUS RT n10p

    На компьютере запускаем интернет-обозреватель. В поле для ввода интернет-адресов вписываем четыре группы цифр через точку — это сетевой адрес настраиваемого устройства. Для данной модели обычно используется адрес 192.168.1.1. После последней единицы точка не ставится.

    На экране должно отобразиться поле для ввода логина и пароля. По умолчанию производитель указывает и логин и пароль — аdmin. Подтверждаем вводом. Если не открывается поле для ввода логина и пароля, можно уточнить адрес своего устройства на корпусе изделия.

    Подключение

    После того как мы разобрались как получать доступ к настройкам роутера через WEB-интерфейс, можем произвести подключение к серверу провайдера. Настройки разных операторов интернета могут отличаться, поэтому ниже мы рассмотрим наиболее распространенные из них.

    Настройка для Beeline(Билайн)

    Заходим в любой браузер, в адресную строку вводим сетевой адрес роутера и оказываемся в окне Карта сети. Дальше, в Дополнительных настройках выбираем Интернет.


    Указываем параметры:

    1. тип WAN-подключения — L2TP;
    2. получить IP адрес — автоматически, Да;
    3. подключаться к DNS — автоматически, Да;
    4. логин (номер счета, который вы оплачиваете) и пароль (тот же, который нужен для входа в ваш кабинет на сайте провайдера);
    5. VPN сервер - tp.internet.beeline.ru;
    6. подтверждаем.

    Настройка для Ростелеком

    Также, как и в предыдущем случае, попадаем в настройки. Далее нажимаем WAN.

    Введите нужные функции для подключения, основными среди которых будут:

    1. тип подключения — pppoe;
    2. автоматическое получение IP адреса;
    3. DNS нужно выставить, тоже автоматически.

    Вводим логин и пароль (их можно посмотреть в договоре). При отсутствии договора, необходимо позвонить в техподдержку провайдера, вам смогут помочь восстановить данные. Остальные параметры менять не обязательно.

    Настроив подключение к серверу провайдера, можно заняться настройкой WiFi ASUS rt n10p и параметрами безопасного доступа.

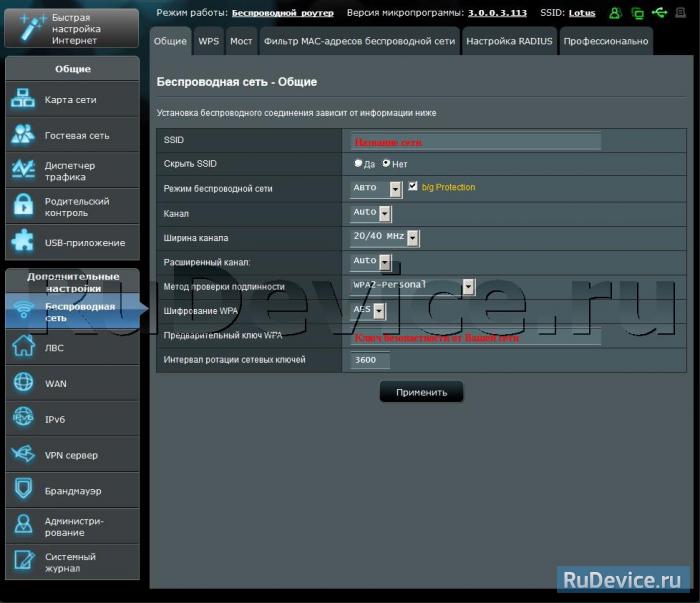

    Необходимо зайти в пункт Беспроводная сеть и указать следующие настройки:

    1. графу SSID заполняем названием сети. Данное название будет транслироваться и вы его будете выбирать для подключения к WiFi;
    2. в графе Метод проверки подлинности указываем самый безопасный тип защиты для сети WPA2-Personal;
    3. в поле предварительный ключ – вводим пароль сети. Его указываем английскими буквами и цифрами, символов должно быть больше восьми.

    Как выполнить сброс настроек

    Если роутер работает с перебоями и его перенастройка не приносит результатов, тогда обнуляем их и снова вводим настройки. На задней панели устройства в маленьком отверстие нужно острым предметом нажать на кнопку Reset и подержать на протяжении 12-15 секунд. В результате на устройстве подсветятся индикаторы питания. Это значит, что настройки изменены на исходные.

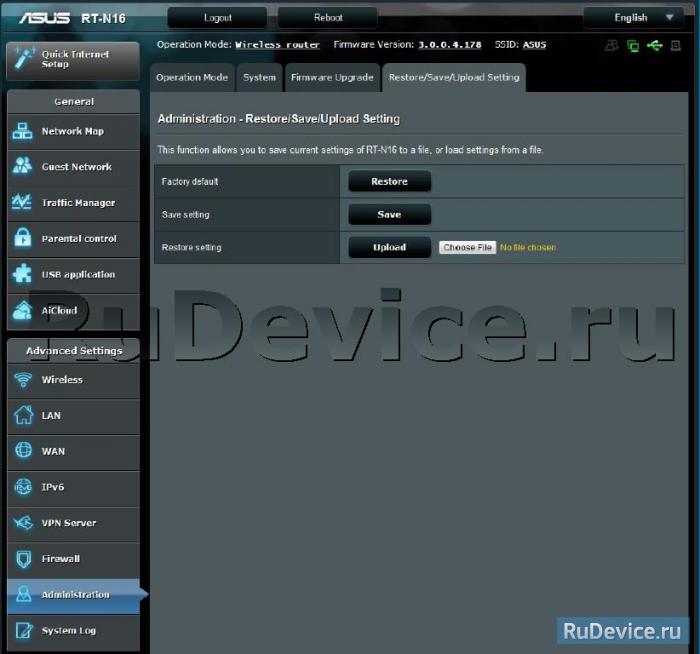

    Настройки сбрасываются и в панели управления роутера. Заходим в раздел Дополнительные настройки, нажимаем Администрирование, Управление настройками, Заводские настройки и выбираем — Восстановить.

    Как поставить пароль

    В пункте Администрирование, Система меняются данные доступа к меню устройства. После введения пароля его следует запомнить или записать. Запомните, пароль Wi Fi и пароль доступа к меню — это разные пароли.

    Если вы забыли пароль WiFi его всегда можно поменять в меню устройства, а если забудете данные для доступа к меню устройства — придется сбрасывать настройки на заводские и настраивать все заново.

    Настраиваем IPTV

    Если провайдер поддерживает передачу телевизионных каналов по сети интернет, вы можете получить к ним доступ через свой роутер. Вновь воспользуемся веб-интерфейсом и откроем настройки роутера. Нас будут интересовать дополнительные настройки, ЛВС и маршрут.

    Проверяем чтобы была Включена многоадресная маршрутизация (должно стоять — Да). В графу IPTV UDP Multicast to HTTP Proxy Port можно вписать значение — 1234 (это пригодиться, когда нужно облегчить работу WiFi сети, освободив ее от мультикастовых пакетов). Все, каналы настроены для проводных TV-приставок.

    Для предоставления доступа к телеканалам беспроводным клиентам потребуется зайти в Дополнительные настройки, Беспроводную сеть, Профессионально и установить Скорость многоадресной маршрутизации на показателе — 24. Пожалуйста, смотрим ТВ на планшете или ноутбуке.

    Напоследок подчистим нашу беспроводную сеть от мультикастовых пакетов. Вместо них будут транслироваться http-пакеты. В предыдущих настройках мы уже установили значение 1234. Открываем список каналов — это файл формата.m3u. Для этого воспользуемся любым текстовым редактором.

    Видео: Настройка роутера ASUS RT N10P


    Udp://@239.23.0.200:1234/ — так выглядит запись каждого телевизионного канала вначале. А нам нужно изменить каждую запись, представив ее в таком виде: http://192.168.1.1:1234/udp/239.23.0.200:1234/. Восемь цифр — 192.168.1.1 — это адрес роутера. Если ваше устройство имеет другой адрес, их нужно поменять на ваши.

    1234 — это установленный ранее proxy-порт (установите свои значения, если они отличаются от указанных выше). Редактируем список каналов, сохраняем и используем его в плеере для просмотра IPTV. Настройка iptv завершена.

    Если у вас PPTP

    Для подключения к PPTP провайдера, нужно указать сетевые настройки, которые выдаются провайдером. Так же, как и в случае с подключением PPPoE, вводим имя пользователя и пароль. PPTP-сервер может использовать шифрование или выбрать параметр Auto.

    Ещё один обязательный параметр для подключения: необходимо указать айпи-адрес PPTP-сервера провайдера.

    Чтобы посмотреть состояние pptp подключения необходимо зайти в опцию Карта сети.

    Обновляем прошивку

    Для обновления прошивки нужно зайти на страничку ASUS в интернете и найти наше устройство, указав его модель. Потом выбрать вид вашей операционной системы и скачать нужный файл: http://www.asus.com/ru/Networking/RTN10P/HelpDesk_Download/.

    После этого, в дополнительных настройках нужно открыть опцию Администрирование и запустить обновление микропрограммы. Для этого выбирается через проводник ранее скачанный файл и нажимается кнопка — Отправить.

    Вопрос-ответ:

    Может ли работать роутер ASUS RT N10P с USB накопителем?
    Ответ: нет, в отличие от модели ASUS rt n10u он не оборудован соответствующим разъемом.

    Может ли работать с 3g модемом?
    Ответ: не может, не оборудован USB портом.

    Как сделать режим точки доступа?
    Ответ: настройки модема позволяют его использовать в нескольких режимах работы для соответствия различным требованиям. Запустив Быструю настройку интернета, затем Настройку интернет, вы можете выбрать Режим точки доступа (AP).

    Как подключить принтер?
    Ответ: если принтер оборудован модулем WiFi, его можно подключить к беспроводной сети вашего роутера с использованием кнопки WPS.

    Данный роутер соответствует всем современным требованиям: удобное меню для настройки маршрутизатора asus rt n10p, безопасность, широкий спектр настроек. Вы можете транслировать до четырех сетей с разным уровнем доступа. Устройство готово к работе, можно выходить в интернет как по WiFi, так и по проводному подключению, печатать документы без подключения проводов к ноутбуку и прочее.

    Настройка Wi-Fi-роутера ASUS RT-N10U

    Маршрутизатор ASUS RT-N10U позволяет подключить до 4 устройств в квартире при помощи проводных линий связи на скорости до 100 Мбит/сек, а также обеспечивает подключение беспроводных устройств со скоростью беспроводной передачи данных до 150 Мбит/сек. Рассмотрим необходимые настройки данного маршрутизатора для работы в сети «Инсис».

    1. Подключение маршрутизатора к ПК, на котором производится настройка:

    Подключите входящий кабель «Инсис» к синему порту на маршрутизаторе (на нем иконка планеты), далее патчкордом необходимо соединить сетевую карту вашего ПК с одним из четырех желтых портов на роутере (иконки с цифрами 1-4). Настройки получения IP-адреса в данном случае на сетевой карте должны быть в значении «Получить автоматически». Более подробно о настройках сети на ethernet-интерфейсе ПК вы можете узнать в разделах помощи «Инструкция по настройке сети в Windows...»:

    2. Вход на интерфейс настройки маршрутизатора:

    Для входа в интерфейс настройки маршрутизатора необходимо открыть браузер (Internet Explorer, Mozilla Firefox, Google Chrome, Opera и т.д.) и ввести адрес http://192.168.1.1/. Имя пользователя по умолчанию - admin, пароль - admin. Если вы не можете зайти в web-интерфейс, или маршрутизатор ранее был настроен для использования в других условиях, рекомендуем восстановить заводские настройки или проверить настройку сетевых реквизитов на ПК. Заводские настройки на данном роутере восстанавливаются нажатием скрытой кнопки «reset» в течение 5 секунд, затем кнопку нужно отпустить. После этого индикаторы на роутере погаснут и снова загорятся, что будет означать сброс текущих настроек и восстановление настроек по умолчанию. Настройки на ПК должны быть установлены в значение «Получить автоматически». Как изменить настройки сети на ethernet-интерфейсе ПК вы можете узнать в разделах помощи «Инструкция по настройке сети в Windows...».


    3. Обновление версии прошивки:

    Если интерфейс настройки маршрутизатора выполнен в светло-синем тоне, необходимо обновить версию прошивки маршрутизатора. Для этого нужно зайти в раздел «Администрирование - Обновление микропрограммы» и загрузить файл новой микропрограммы, нажав «Обзор» и «Отправить», предварительно скачав файл новой программы по ссылке http://www.asus.com/ru/Networking/RTN10U_B/HelpDesk_Download/ или http://www.asus.com/ru/Networking/RTN10U/HelpDesk_Download/, в зависимости от ревизии вашего роутера (можно посмотреть на коробке/роутере).


    4. Быстрая настройка:

    При первоначальной настройке роутера предлагается использование «быстрой настройки». Сначала вы видите интерфейс приветствия:


    Необходимо нажать «Перейти», а затем «Настройка вручную». Далее, предлагается сменить стандартный пароль на роутере:


    Вводим новый пароль, подтверждаем его и нажимаем «Далее»:


    Здесь необходимо выбрать режим работы роутера. В данном случае нам необходим беспроводной роутер, поэтому делаем выбор и нажимаем «Далее»:


    Затем необходимо выбрать тип подключения. В сети Инсис используется статический IP-адрес. Выбираем его и нажимаем «Далее»:


    В этом пункте необходимо прописать данные из вашего договора. Так как в сети Инсис привязки по MAC-адресу нет, последнюю строку можно пропустить. Нажимаем «Далее»:


    Здесь необходимо выбрать имя вашей Wi-Fi-сети и пароль к ней. После нажатия «Применить» и «Далее» роутер будет готов для работы в сети Интернет.

    5. Настройка доступа в сеть Интернет:

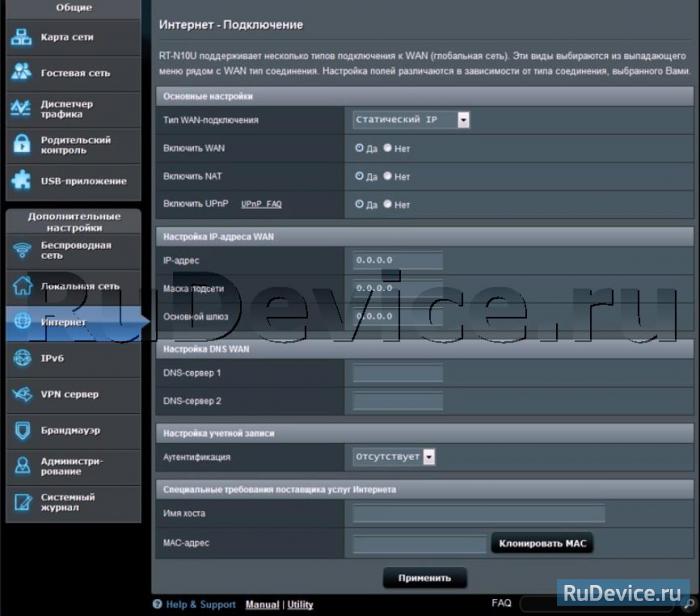

    В случае, если при «Быстрой настройке» возникли проблемы, либо необходимо изменить настройки WAN-интерфейса роутера в разделе «Интернет - Подключение» установите следующие параметры:


    После этого необходимо нажать «Применить».

    6. Настройка беспроводной сети:

    В случае, если при «быстрой настройке» возникли проблемы, либо необходимо изменить настройки беспроводной сети роутера в разделе «Беспроводная сеть - Общие» установите следующие параметры:


    Также в разделе «Беспроводная сеть - Профессионально» существуют важные параметры, которые необходимо изменить:


    После изменения параметров нажимаем «Применить».

    7. Настройка работы IPTV:

    Если вы планируете смотреть IPTV на вашем роутере, необходимо изменить некоторые настройки, так как первоначально возможности просмотра IPTV заблокированы.

    Для начала необходимо зайти в раздел «Локальная Сеть-IPTV» и произвести следующие изменения:


    Данные параметры необходимо включить, а затем нажать «Применить».

    Также не стоит забывать, что при просмотре IPTV по Wi-Fi настройки необходимо изменять в соответствующем разделе. Об этом мы писали в пункте 6.

    8. Ответы на ICMP- запросы:

    Для диагностики качества соединения, при обращении в службу технической поддержки, необходимо разрешить вашему роутеру отвечать на ICMP-запросы. Делается это в разделе «Брандмаэур - Общие». Необходимо выбрать «Да» в строке «Отвечать на пинг-запросы из WAN» и нажать «Применить».


    9. Смена стандартного пароля:


    10. Обновление прошивки:

    Настроек, произведенных в предыдущих пунктах достаточно для выхода в сеть Интернет, но для более стабильной и качественной работы рекомендуется обновить версию микроконтроллера маршрутизатора. Делается это в разделе «Администрирование - Обновление микропрограммы». Необходимо либо нажать «Проверить» и при обнаружении более свежей версии прошивки нажать «Применить», либо по ссылке http://www.asus.com/ru/Networking/RTN10U_B/HelpDesk_Download/ или http://www.asus.com/ru/Networking/RTN10U/HelpDesk_Download/ в зависимости от ревизии вашего роутера (можно посмотреть на коробке/роутере), в разделе «Программное обеспечение» скачать последнюю версию прошивки, выбрать её нажав «Выберите файл» и нажать «Отправить». После этого версия микроконтроллера обновится.


    Данных настроек достаточно для комфортной работы в сети Интернет. Если у вас остались вопросы, вы всегда можете обратиться в круглосуточную техническую поддержку по телефону 8-800-755-05-55.

    За многие годы пользователи убедились в высоком качестве электроники производимой компанией Асус. По соотношению стоимости и качества роутер Asus RT N10 является одним из самых оптимальных решений при создании Вай фай сети в некрупном офисе или доме. В этой статье помимо описания модели Asus RT N10 представлено поэтапное руководство его настройки. Следуя указанным последовательным шагам инструкции, любой даже начинающий пользователь сможет грамотно выполнить всю процедуру подключения и настраивания не более чем за 20 минут.

    Описание прибора

    Вай фай роутер стандарта N имеет интерфейс EZ UI. Устройство обеспечивает скорость передачи данных достигающую значения в 150 Mbit/c. Нет необходимости в установке специальных драйверов для полноценного функционирования аппарата. Значительно упрощены процессы управления сетью. Можно создать две беспроводные Wi-Fi сети всего лишь одним роутером Asus RT N10.

    В основном все выпускаемые в настоящее время беспроводные роутеры значительно снижают скорость передачи данных по Вай фай, но роутер Asus RT N10 имеет функциональную возможность обеспечить скорость при работе в глобальной сети практически идентичную кабельному подключению.

    Производитель не забыл хорошо проработать лаконичный дизайн Wi-Fi устройства, который приходится по вкусу даже самым придирчивым пользователям.

    Несмотря на компактные габариты маршрутизатор Asus RT N10 обеспечивает трансляцию высококачественного и стабильного сигнала и обладает значительным радиусом действия. В приборе реализована функция раздачи интернета по Wi-Fi и дополнительно Asus RTN-10 может подключить к всемирной паутине компьютеры без Wi-Fi адаптера через проводное соединение Ethernet, т. к. для этих целей аппарат имеет 4 разъема LAN.

    Процедура подключения

    Последовательность действий следующая:




    Открытие меню настроек

    С целью входа в настройки Asus RT N10 можно воспользоваться следующими двумя различными методами:

    1. Соединение компьютера с маршрутизатором патч-кордом (рекомендуемый метод). Этот шнур входит в комплектацию прибора. Один его штекер необходимо вставить в гнездо «LAN» Asus RTN-10, а другой в разъем сетевой карты компьютера;
    2. Соединение с маршрутизатором с помощью Вай фая. Если в ПК нет разъема для патч-корда (например, их нет у ноутбуков выпускаемых Компанией Эппл), то будет необходимо настраивать все параметры, используя Wi-Fi соединение.

    Соединение патч-кордом

    Этот метод обеспечивает вход в настройки роутера, не выполняя поиск Вай фай сети и набора кодов доступа. Просто надо удостовериться, что в ПК корректно установлены свойства в протоколе TCP/IPv4. Должно быть все так же, как показано на следующей картинке:


    Соединение с помощью Вайфай

    Требуется осуществить следующие последовательные действия:



    Процедура настройки

    Дальнейшие действия после осуществления процесса соединения для обоих методов будут одинаковы.

    Алгоритм выполнения процедуры состоит из следующих этапов:

    1. Открыть браузер и напечатать IP маршрутизатора «192.168.1.1»;
    2. Далее после нажатия на «Enter» появится меню, в котором надо напечатать имя и код доступа. Если они не были изменены, то в обоих полях требуется напечатать «admin». А если уже роутер Asus RT N10 новый использовался и владелец менял параметры, то вероятнее всего Вы знаете пароль сами, либо придется сбросить настройки устройства, нажав на «Reset».

    Примечание: в случае самого 1-го подключения Asus RT N10 вышеуказанные шаги не понадобятся, т. к. после запуска браузера приложение инсталляции самостоятельно включит утилиту настройки.

    Быстрая настройка

    В случае открытия окна настроек встроенной утилитой, то сразу отобразится меню быстрой настройки. Сначала приложение порекомендует поменять код доступа.


    Затем последуют простые указания после выполнения, которых надо кликать на «Далее», таким образом переходя от одного окна к другому. Потребуется указать тип подключения, например, динамический IP. Эту информацию необходимо взять из документов поставщика услуг интернета. На завершающей стадии от пользователя требуется придумать имя своей Вайфай сети и код доступа к ней. Далее устройство перезапуститься и можно приступать в работе во всемирной паутине.

    Процедура настройки в главном окне интерфейса

    В случае открытия основного меню ввода параметров устройства необходимо выполнить следующие действия:



    Для того, что бы попасть в веб-интерфейс роутера, необходимо открыть ваш Интернет браузер и в строке адреса набрать 192. 168.1.1, Имя пользователя - admin , Пароль - admin (при условии, что роутер имеет заводские настройки, и его IP не менялся).

    Настройка Wi-Fi на роутере

    В интерфейсе роутера необходимо зайти во вкладку слева Дополнительные параметры Беспроводная сеть .

    Выставляем параметры следующим образом:

    1. Поле SSID : вводим название беспроводной сети. Значение в этом поле можно не менять.
    2. Метод проверки подлинности: WPA2-Personal
    3. Шифрование WPA: TKIP или AES
    4. Предварительный ключ WPA: вы должны ввести любой набор цифр, длиной от 8 до 63. Их также необходимо запомнить, чтобы Вы могли указать их при подключении к сети.
    5. Нажимаем ниже кнопку Применить


    Настройка подключения к Интернет

    В интерфейсе роутера необходимо выбрать вкладку слева Дополнительные параметры , в открывшемся списке выбираем WAN .


    Настройка PPPoE подключения

    1. Тип WAN-подключения: PPPoE
    2. Получить IP адрес WAN автоматически: Yes
    3. Имя пользователя: Ваш логин по договору
    4. Пароль: Ваш пароль по договору
    5. MTU: 1472
    6. Сохраняем настройки кнопкой Применить .

    Настройка L2TP подключения

    1. Тип WAN подключения - L2TP
    2. ДА
    3. автоматически - ставим точку на ДА
    4. Имя пользователя и пароль - логин и пароль из договора
    5. VPN сервер -
    6. Остальные параметры можно не менять. В имя хоста впишите что-нибудь по-английски. Сохраните настройки .


    Настройка PPTP (VPN) при автоматическом получении локального IP адреса

    1. Тип WAN-подключения: PPTP
    2. Включить WAN, Включить NAT, Включить UPnP - ставим везде ДА
    3. Получить IP адрес и подключиться к DNS автоматически - ставим точку на ДА
    4. Имя пользователя: Ваш логин по договору
    5. Пароль: Ваш пароль по договору
    6. вводим ip-адрес или название vpn-сервера по договору
    7. Сохраняем настройки кнопкой Применить .


    Настройка PPTP (VPN) при статическом локальном IP адресе

    1. Тип WAN-подключения: PPTP
    2. Получить IP адрес и подключиться к DNS автоматически - ставим точку на Нет
    3. IP адрес: Вбиваем ваш IP адрес по договору
    4. Маска подсети: Вбиваем маску по договору
    5. Основной шлюз: Вбиваем шлюз по договору
    6. DNS сервер 1: и DNS сервер 2: вводите сервера вашего провайдера (Ростелеком Омск DNS 1: 195.162.32.5 DNS 2: 195.162.41.8)
    7. Имя пользователя: Ваш логин по договору
    8. Пароль: Ваш пароль по договору
    9. Сервер Heart-Beat или PPTP/L2TP(VPN): вводим ip-адрес или название vpn-сервера по договору
    10. Сохраняем настройки кнопкой Применить .


    NAT при автоматическом получении IP адреса (DHCP)

    1. Тип WAN-подключения: Динамический IP
    2. Сохраняем настройки кнопкой Применить


    Проверка статуса подключения к Интернет


    Сохранение/восстановление настроек роутера

    После проведения настройки, рекомендуется сохранить их, чтобы в случае возникновения проблем, можно было их восстановить. Для этого необходимо зайти во вкладку Дополнительные настройки , меню Администрирование;, вкладка Восстановить/Сохранить/Загрузить настройки .

    • Для сохранения текущих настроек роутера необходимо нажать кнопку Сохранить . Файл с настройками будет сохранен в указанное место на жёстком диске.
    • Для восстановления настроек настроек из файла, необходимо нажать кнопку Выберите файл , указать путь к файлу с настройками, затем нажать кнопку Отправить .

    Внимание! Нажатие кнопки Восстановить приведет к восстановлению заводских настроек!
