Pripojenie a konfigurácia TP-Link TL-WR841ND s ruským rozhraním.

Dobrý deň, milí priatelia. V tomto článku budeme hovoriť o tom, ako môžete rýchlo a ľahko nakonfigurovať smerovač TP-Link TL-WR841ND. Tento model sa veľmi ľahko konfiguruje a používa.

Pomocou funkcie QSS, s ktorou je tento smerovač vybavený, môžete rýchlo nakonfigurovať bezpečné nastavenia Wi-Fi.

Všetky konektory tohto smerovača sú umiestnené za zariadením: sieťová zásuvka, tlačidlo Reset na resetovanie nastavení, tlačidlo QSS na zapnutie zabezpečeného pripojenia Wi-Fi, 2 konektory pre antény a tlačidlo na zapnutie / vypnutie smerovača.

Balík obsahuje:

samotné zariadenie;
napájací adaptér;
2 vyberateľné Wi-Fi antény;
Ethernet kábel;
cD so softvérom;

Krok 1. Pripojte náš smerovač: vložíme kábel ISP do modrého portu. Do jedného žltého portu vložíme jeden koniec prepojovacieho kábla a druhý koniec do sieťovej karty počítača alebo prenosného počítača. Zapojte napájací zdroj do zásuvky. Potom zapnite smerovač.

Krok 2. Ak chcete zadať webové rozhranie pre nastavenie smerovača TP-Link TL-WR841ND, musíte zadať:

192.168.1.1 (ak je firmware 100325v5);
192.168.0.1 (ak je firmware 120522v8, 130626v9);

Predvolené používateľské meno a heslo: admin / admin;

Krok 3. Dostávame sa do okna nastavení, kde môžete začať zmenou prihlasovacieho mena a hesla pre zadanie nastavení. Ak to chcete urobiť, prejdite na kartu Systémové nástroje - Heslo. Šetríme.

Krok 3. Nastavenie internetu na smerovači: Prejdite na kartu NetWork / Network a vyberte WAN

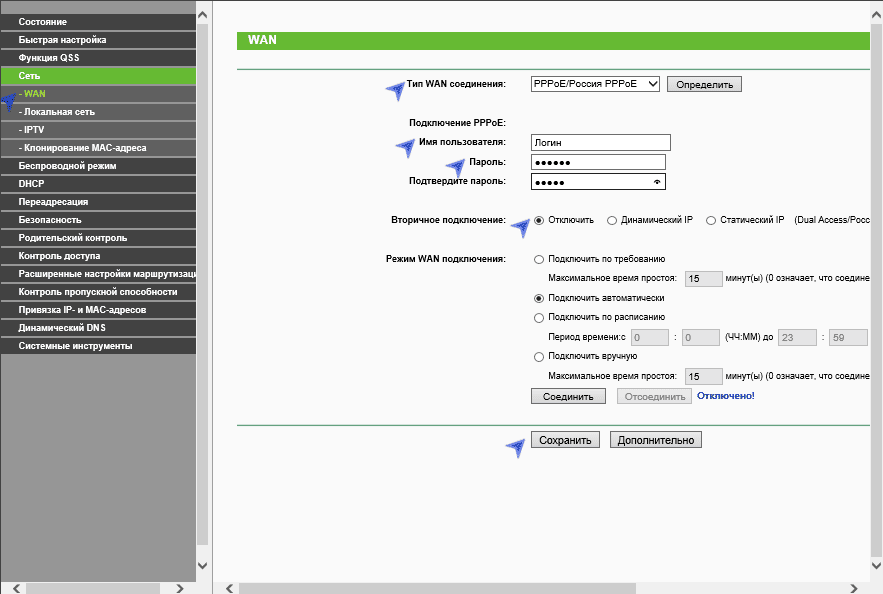

1. Nastavenie pripojenia PPPoE

Tento typ pripojenia využívajú väčšina poskytovateľov internetu, napríklad Dom.ru, MTS, Ttk, Rostelecom. Zvoľte PPPoE zo zoznamu, zadajte používateľské meno a heslo podľa dohody, potom nainštalujte automatické pripojenie a uložte.

2 Konfigurácia pripojenia PPtP pri automatickom získaní lokálnej IP adresy

Vykonávame takmer rovnaké akcie, vystavujeme len bod na dynamickej IP a serverovej adrese IP / Name -ppp.lan

3 Konfigurácia PPtP spojenia so statickou lokálnou IP adresou

Zadajte adresu IP, bránu, adresu servera DNS a masku podsiete ako v zmluve.

4 Konfigurácia dynamickej IP

Táto metóda je najjednoduchšia a používa sa napríklad v spoločnosti Rostelecom Udmurtia. Nastavíme typ pripojenia Dynamic IP a uložíme, zvyšok zostane ako taký.

Ak nepoznáte typ pripojenia, musíte zavolať a požiadať poskytovateľa.

Krok 4. Nastavenie Wi-Fi. Vyberte kartu Bezdrôtové / Bezdrôtové - Bezdrôtové nastavenie. V poli SSID zadajte názov siete, potom oblasť a uložte.

Teraz musíte chrániť naše pripojenie, prejdite Wireless / Wireless - Wireless / Wireless Protection. Vyberte si, čo odporúčame. V riadku PSK Password musíte zadať bezpečnostný kľúč, ktorý by mal pozostávať z znakov v rozmedzí od 8 do 63 (môžete tiež použiť čísla a latinské veľké písmená A až F);

Po uložení všetkých nastavení musíte zariadenie reštartovať. Ak to chcete urobiť, prejdite na kartu Systémové nástroje - Reštartujte. Kliknite na tlačidlo Reboot a počkajte na úplné reštartovanie.

Toto dokončí konfiguráciu smerovača. Ako vidíte, nie je tu nič zložité a zložité. Môžete robiť všetko sami a bez veľkého úsilia.

V tejto príručke sa podrobne zaoberáme konfiguráciou smerovača TP-Link TL-WR841ND Wi-Fi pre nasledovných najobľúbenejších poskytovateľov internetových služieb v Rusku:

kratšia cesta
Rostelecom

Nasledujúce kroky konfigurácie sa budú uvažovať krok za krokom:

Ako pripojiť TP-Link TL-841 ND
Ako zadávať nastavenia a nastaviť parametre pripojenia Beeline alebo Rostelecom
Nastavenie bezdrôtového zabezpečenia (heslo Wi-Fi)
Ladenie televízie Rostelecom a IPTV Beeline

Vo všeobecnosti môžete pokračovať: nie je pravdepodobné, že nastavenie smerovača bude trvať dlhšie ako 10 minút.

Ako pripojiť smerovač

Na zadnej strane bezdrôtového smerovača TP-Link TL-WR841ND je päť portov, z ktorých jedna je označená WAN - musíte k nemu pripojiť kábel Beeline alebo Rostelecom, v závislosti od toho, ktorý ISP používate.

Zariadenie má tiež krátky sieťový kábel: pripojte jeden z portov LAN na smerovači so sieťovou kartou vášho počítača alebo prenosného počítača. Môžete si ho nastaviť bez použitia káblového pripojenia cez Wi-Fi, ale ak môžete, použite lepšie káblové pripojenie.

Ďalším dôležitým bodom: počas inštalácie by malo byť pripojenie Rostelecom (vysokorýchlostné pripojenie) alebo Beeline (L2TP) na samotnom počítači rozbité - nie je potrebné ho pripojiť a po nakonfigurovaní smerovača vytvorí pripojenie samostatne a až potom "rozdelí" na iné zariadenia.

A posledná vec: ak sa v ďalšom kroku nepodarí vstúpiť do webového rozhrania nastavení.

Ako zadať nastavenia smerovača

Ak chcete zadať webové rozhranie pre nastavenie TP-Link TL-WR841ND, spustite ľubovoľný prehliadač a zadajte do panela s adresou 192.168.0.1 alebo tplinklogin.net a keď budete vyzvaní na zadanie prihlasovacieho mena a hesla, použite admin pre túto a druhú. Všimol som si, že predvolené prihlasovacie údaje sú na nálepke v spodnej časti bezdrôtového smerovača.

Po prihlásení by ste mali byť na hlavnej stránke nastavení routra. Na niektorých zariadeniach je prítomný iba v anglickej verzii - dám mená položiek menu v dvoch jazykoch.

Konfigurácia zariadenia TP-LINK TL-WR841ND pre Beeline

Ak chcete nastaviť Beeline internetové pripojenie, v ponuke zvoľte "Sieť" - "Internet" alebo "Sieť" - "WAN". Na stránke, ktorá sa otvorí, musíte zadať všetky nastavenia pripojenia pre Beeline, a to:

typ WAN pripojenie (Typ pripojenia WAN) - L2TP alebo Rusko L2TP
Používateľské meno a heslo (užívateľnázovaPassword) - dáta z domáceho internetu Beeline
Názov servera aleboAdresa IP (VPNservername) - tp.internet.beeline.ru

Uložte tieto nastavenia, nie je potrebné zmeniť niečo iné v nich. Ak boli nastavenia správne zadané a internet nie je pripojený na samotný počítač, potom v priebehu minúty smerovač vytvorí pripojenie k internetu, budete môcť otvárať stránky v počítači, pripojiť Skype a podobne. Môžete pokračovať v nastavovaní parametrov bezdrôtovej siete Wi-Fi (ďalej len po opise nastavení systému Rostelecom).

Konfigurácia TP-Link TL-WR841 ND pre Rostelecom

Ak chcete nastaviť Internet Rostelecom na TP-Link, prejdite na položku "Sieť" - "Internet" (Network - WAN) a na stránke nastavte nasledujúce parametre pripojenia:

typWAN pripojenie - PPPoE
Používateľské meno a heslo - vaše prihlasovacie meno a heslo z Internetu, ktoré ste dostali od spoločnosti Rostelecom
Sekundárne pripojenie vypnúť
režimWAN pripojenie - pripojiť sa automaticky.

Uložte svoje nastavenia. Po minúte alebo dvoch obnovte stránku a budete musieť zistiť, že stav pripojenia sa zmenil na "Pripojené". Takže všetko sa deje správne.

Nastavenie siete Wi-Fi

Ak chcete konfigurovať nastavenia bezdrôtovej siete, otvorte položku ponuky bezdrôtového pripojenia (Bezdrôtové pripojenie) a potom nastavenie režimu bezdrôtového pripojenia. Na otvorenej stránke zadajte názov svojej siete Wi-Fi (SSID). Názov môže byť ľubovoľný, čím rozlišujete vašu sieť od ostatných. Nepoužívajte cyriliku. Uložte nastavenia.

Otvorte položku "Bezdrôtové zabezpečenie" (Wireless Security) a nastavte heslo pre Wi-Fi:

Vyberte položku WPA-Personal / WPA2-Personal
V položke "Heslo PSK" zadajte heslo pozostávajúce najmenej z 8 znakov a neobsahujúce ruské písmená.
Uložte nastavenia.

Po uplatnení nastavení sa môžete pripojiť k smerovaču z prenosného počítača, tabletu alebo telefónu cez Wi-Fi a používať internet.

Nastavenie televízie IPTV

Ak chcete nastaviť televíziu Beeline alebo Rostelecom IPTV, otvorte položku menu Network - IPTV, vyberte režim Bridge a do poľa Port for IPTV zadajte číslo portu LAN, ku ktorému bude pripojený prijímač. Uložte nastavenia.

1. V predvolenom nastavení sa prihlásenie administrátora, správca hesla.
2. Prispôsobené kuriérom v nastaveniach by mali zmeniť heslo na sériové číslo zobrazené na karte (S / N). Pri rekonfigurácii sa odporúča použiť aj ako smerovač a wi-fi S / N (sériové číslo).
3. Obnovenie nastavenia smerovača sa vykoná stlačením a podržaním tlačidla Reset na zadnom paneli smerovača na 10 sekúnd.

Povolenie.

Aby ste sa dostali do webového rozhrania smerovača, musíte otvoriť internetový prehliadač a napísať do adresného riadka http://192.168.1.1, User Name admin Heslo - admin (za predpokladu, že smerovač má továrenské nastavenia a jeho IP adresa sa nezmenila).

Zmeniť továrenské heslo.

Z bezpečnostných dôvodov sa odporúča zmeniť heslo výrobcu.
Predvolené: administrátor login, heslo admin.
V rozhraní smerovača musíte prejsť na kartu Systémové nástroje a vyberte heslo.
V teréne Staré používateľské meno zadajte admin, Staré heslo zadajte admin.
V poliach Nové používateľské meno, Nové heslo, Potvrdenie nového hesla zadajte nové prihlasovacie meno (môžete nechať starý admin), rovnako ako nové heslo a zopakovať ho.

Potom kliknite na tlačidlo Uložiť.

nastavenieWi-Fi na smerovači.

V rozhraní smerovača musíte vybrať záložku vľavo " bezdrôtový "V zozname, ktorý sa otvorí, zvoľte" Bezdrôtové série».

Parametre sme nastavili nasledovne:

1. Pole " SSID": Zadajte názov bezdrôtovej siete.
2. Región: Rusko
3. Chanel: Auto
4. Režim: 11 bgn zmiešané
5. Šírka kanála: Automatické
6. Maximálna rýchlosť TX: 300 Mbps
7. Kliknite pod tlačidlom " Uložiť»

V menu vľavo vyberte " bezdrôtový"Ďalšie" Bezdrôtové zabezpečenie"A nastavte parametre:

1. Nastavte bod na WPA-PSK / WPA2-PSK
Verzia: WPA2-PSK
3. Šifrovanie: Automatické
4. Heslo PSK: musíte zadať ľubovoľnú sadu čísel od dĺžky 8 do 63. Musia sa tiež pamätať, aby ste ich mohli určiť pri pripájaní k sieti. Odporúča sa používať sériové číslo zariadenia ako kľúč (uvedený na škatuli vo forme S / N).
5. Kliknite pod tlačidlom " Uložiť»

Nastavenie pripojenia k internetu.

nastaveniePPPoE prípojka.

1. Vľavo vyberte ponuku sieť, Atď. MAC Clone
2. Kliknite na Clone MAC address, Atď. Uložiť (podrobnosti nájdete v časti v sekcii "Klonovanie IAC adresa»)
3. Potom vyberte ľavú WAN
4. WAN Typ pripojenia:PPPoE
5. Meno používateľa:Vaše prihlasovacie údaje zo zmluvy
6. heslo: Vaše heslo zo zmluvy
7. Nastavte bod zapnutia Automaticky pripojiť
8. Stlačte tlačidlo " Uložiť».

Konfigurácia PPTP (VPN) pri automatickom získaní lokálnej adresy IP (DHCP).

1. Vľavo vyberte ponuku sieť, Atď. MAC Clone
2. Kliknite na Clone MAC address, Atď. Uložiť (podrobnosti nájdete v časti v sekcii "Klonovanie IAC adresa»)
3. Potom vyberte ľavú WAN
4. WAN Typ pripojenia:PPTP
5. Užívateľské meno:Vaše prihlasovacie údaje zo zmluvy
6. heslo:Vaše heslo zo zmluvy
7. Serverová adresa / názov servera:ppp.lan
8. Nastavte bod zapnutia Automaticky pripojiť
9. Uložte nastavenia pomocou " Uložiť»

Konfigurujte PPtP (VPN) so statickou lokálnou IP adresou.

1. WAN Typ pripojenia:PPTP
2. Užívateľské meno:Vaše prihlasovacie údaje zo zmluvy
3. heslo:Vaše heslo zo zmluvy
4. Nastavte bod zapnutia Statická adresa IP
5. Serverová adresa / názov servera:ppp.lan
6. IP adresa:Vašu IP adresu riadime na základe zmluvy
7. Maska podsiete:Poháňame masku podľa zmluvy
8. brána:Vedieme bránu na základe zmluvy
9. DNS:212.1.224.6
10. Nastaviť bod zapnutia Automaticky pripojiť
11. Uložte nastavenia pomocou tlačidla " Uložiť».

NAT pri automatickom získaní adresy IP (DHCP).

Klonovanie MAC adresy (vyžaduje sa pri nastavovaníPPPoE, PPTP s dynamickými nastaveniami aDHCP)

Uložiť / obnoviť nastavenia smerovača.

menu Zálohovanie a obnovenie.

Ak chcete uložiť aktuálne nastavenia smerovača, musíte kliknúť zálohovanie, Súbor s nastaveniami sa uloží na určené miesto na pevnom disku.

Ak chcete obnoviť nastavenia zo súboru, musíte kliknúť na tlačidlo výberu súboru, zadať cestu k súboru pomocou nastavení a potom kliknúť obnoviť.

Napriek prerušeniu smerovača TP-Link TL-WR841ND som sa rozhodol pripraviť podrobné pokyny na jeho konfiguráciu. S fotografiami, snímkami obrazovky a podrobným opisom procesu konfigurácie. Mal by sa dostať sprievodca pre figuríny. Zdá sa mi, že to bude užitočné pre mnohých ľudí nielen pre zriadenie, ale aj v procese riešenia niektorých problémov s routerom. Keďže toto je veľmi populárny smerovač, som si istý, že táto príručka bude relevantná viac ako rok.

TP-Link TL-WR841ND je naozaj veľmi populárny model. Tento router spolu s "malým bratom" TL-WR841N (ktorá sa v podstate líši iba pevnými anténami) takmer vždy obsadili najvyšší predaj v najobľúbenejších internetových obchodoch. Áno, a ich popularita je viditeľná aj na základe pokynov na tejto stránke a na otázky v komentároch. Tento model bol mnohokrát aktualizovaný a vylepšený. K dispozícii je 11 verzií hardvéru. Skutočne dobrý router s dobrým pomerom cena / kvalita.

Pokiaľ ide o nastavenie TP-Link TL-WR841ND, všetko je tu veľmi jednoduché. , ktorý je dodávaný v balíku alebo prostredníctvom webového rozhrania. Konfigurujem cez ovládací panel (prostredníctvom prehliadača). Rovnako ako v prípade akéhokoľvek smerovača, hlavnou vecou je nastavenie správnych parametrov pre pripojenie k internetu. Potom musíte nakonfigurovať sieť Wi-Fi a je žiaduce zmeniť heslo pre vstup do ovládacieho panela. Ak máte IPTV, musíte urobiť aj nejaké úpravy.

Pokúsim sa maľovať všetko čo najpodrobnejšie. V niektorých prípadoch poskytnem odkazy na iné užitočné články. Áno, nezhromažďujte všetky nastavenia (čo mnohí neprídu do ruky) na jednej stránke a že inštrukcia nebola veľmi veľká a mätúca.

Odporúčame pred nastavením:

Ako sa pripája TP-Link TL-WR841ND a zadajte nastavenia?

K smerovaču môžete okamžite pripojiť napájací adaptér a zapojiť ho do elektrickej zásuvky. Ak sa indikátory na smerovači nerozsvietia, skontrolujte, či je zapnuté napájanie tlačidlom, ktoré sa nachádza vedľa konektora napájacieho adaptéra.

Ak máte stolný počítač alebo prenosný počítač, odporúčame vám nakonfigurovať smerovač cez sieťový kábel pripojením k počítaču. Pripojte zariadenie TP-Link TL-WR841ND k počítaču pomocou sieťového kábla, ktorý sa dodáva v súprave.

Potom pripojte kábel z vášho ISP alebo ADSL modemu do portu WAN smerovača.

Uistite sa, že máte všetko správne pripojené.

Čo ak nie je počítač / laptop?

V tomto prípade môžete konfigurovať zariadenie TL-WR841ND z telefónu alebo tabletu. Je jasné, že pripojenie cez sieťový kábel nebude fungovať. Preto sa musíte pripojiť k sieti Wi-Fi, ktorú bude router distribuovať ihneď po zapnutí. Názov továrne siete Wi-Fi je uvedený (hoci nie vždy) na nálepke pod smerovačom. Ak je sieť uzatvorená heslom, samotné heslo (PIN) je tiež uvedené na samotnom routeri.

Keď je všetko pripojené, sedíme na počítači alebo odoberáme mobilné zariadenie, z ktorého nakonfigurujeme TP-Link TL-WR841ND, otvoríme prehliadač a prejdeme na tplinkwifi.net, Tiež je možné nastavenia otvoriť na 192.168.0.1 alebo 192.168.1.1 .

Adresa pre zadanie nastavení smerovača a prihlasovacie heslo / heslo, ktoré môžete vidieť na samolepke na samotnom zariadení.

Adresa môže závisieť od hardvérovej verzie smerovača. Na prihlasovacej stránke musíte zadať používateľské meno a heslo. Factory: admin a admin.

Články, ktoré môžu byť užitočné v tejto fáze:

Čo ak.

Ak chcete konfigurovať, môžete použiť sprievodcu rýchlym nastavením. Možno budete pohodlnejšie.

Zobrazí sa inštalačný proces bez sprievodcu.

Nastavenie pripojenia k internetu

Akonáhle sa prihlásime do webového rozhrania smerovača, prvým krokom je vytvorenie internetového pripojenia. Jednoducho povedané, v nastaveniach smerovača vyberte typ pripojenia, ktorý váš poskytovateľ používa, av prípade potreby nastavte potrebné parametre.

Ak chcete všetko bez problémov nakonfigurovať, musíte mať presné informácie o pripojení. Potrebujete vedieť, aký typ pripojenia chcete zadať v nastaveniach. Tieto informácie si môžete overiť u poskytovateľa technickej podpory. A ak nemáte "Dynamic IP", potom budete musieť zadať ďalšie parametre. Toto je zvyčajne používateľské meno a heslo. Možno aj adresa servera. Tieto informácie vydáva poskytovateľ. Bolo by tiež pekné objasniť, či existuje záväznosť podľa MAC adresy.

Iba keď máte potrebné informácie, môžete začať konfigurovať. V opačnom prípade môže dôjsť k mnohým neúspešným pokusom.

Dynamická IP (DHCP)

Ak váš poskytovateľ používa tento typ pripojenia, potom by internet cez smerovač mal fungovať bez dodatočnej konfigurácie (ak je smerovač nastavený z výroby), Vzhľadom na to, že je predvolená možnosť Dynamická adresa IP.

V časti "Sieť" - "WAN" musíte skontrolovať, či je vytvorený potrebný typ pripojenia.

Ak je všetko pripojené a nakonfigurované správne, ale internet cez smerovač nefunguje, potom sa s najväčšou pravdepodobnosťou váš poskytovateľ viaže na MAC adresu. Upresnite tento bod. Ak existuje väzba, musíte klonovať adresu MAC z počítača, na ktorý bol predtým pripojený internet k smerovaču, alebo zaregistrovať MAC adresu smerovača s poskytovateľom. Nižšie je uvedený na nálepke.

Kartu MAC môžete klonovať na karte Sieť - Klonovanie adresy MAC.

Smerovač musí byť pripojený cez kábel k počítaču, ku ktorému bol pripojený internet.

PPPoE a PPTP na TL-WR841ND (Rostelecom, Beeline)

V sekcii WAN vyberte príslušný typ pripojenia PPPoE alebo PPTP. Nižšie zadajte potrebné parametre. Toto je zvyčajne používateľské meno a heslo. Tiež je pravdepodobné, že musíte nastaviť funkciu "Dynamic IP" a skontrolujte, či je nastavená na "Pripojiť automaticky".

Potom sa môžete pokúsiť spustiť spojenie. A ak je pripojenie vytvorené, uložte nastavenia.

PPTP je nakonfigurovaný presne rovnako. Len tam môže byť potrebné zadať adresu servera (ako aj ďalšie parametre vydáva poskytovateľ).

Čo ak nie je internetové pripojenie?

Skontrolujte pripojenie káblov v portu WAN. Uistite sa, že ste nastavili správne parametre. Určte, či existuje záväznosť podľa MAC adresy. Toto všetko môžete zistiť od svojho poskytovateľa. Dávajte pozor aj tomu, ako sa chová indikátor internetu. Na TP-Link TL-WR841ND by mal aktívne blikať zelene. Uistite sa, že internet funguje priamo (bez smerovača).

Je to dôležité! Ak ste pred inštaláciou smerovača na svojom počítači začali s poskytovateľom pripojenie, potom to teraz nemusíte robiť. Toto pripojenie sme nastavili na smerovači. Teraz vytvorí spojenie s internetom.

Ak internet cez smerovač nefunguje, nemá zmysel pokračovať v konfigurácii.
