С появлением мобильных устройств в наших квартирах актуальность беспроводных соединений возросла. Ноутбуки, планшеты, мобильники удобнее подключать к сети Интернет через беспроводное соединение. Если до этого в квартиру был проведен проводной интернет, то можно купить беспроводной маршрутизатор и использовать Wi-Fi в квартире.

Приведу процесс настройки беспроводного маршрутизатора D-Link DIR-320/NRU . Выбор Wi-Fi роутера для написания данного руководства был не случаен - D-Link DIR-300 относится к бюджетной ценовой категории и заслужил немалую популярность среди пользователей.

Перед тем, как приступить к настройке D-Link DIR-300 , нужно включить адаптер питания маршрутизатора в электро-розетку, подключить кабель провайдера в WAN интерфейс маршрутизатора (розетка с надписью Internet) , а один из LAN портов соединить патч кордом с сетевой картой Вашего компьютера. Затем необходимо изменить параметры TCP/IP сетевой карты у компьютера на автоматическое получение значений (DHCP). Сделать это можно следующим образом:

Для начала мы должны удостовериться что компьютер получает IP адрес автоматически.

• в Windows XP : Пуск → Панель управления → Сетевые подключения → Подключение по локальной сети → Свойства → Протокол Интернета (TCP/IP)
• в Windows Seven : Пуск → набираете Просмотр сетевых → выбираете вверху в результатах поиска → Просмотр сетевых подключений → Подключение по локальной сети → Свойства → Протокол интернета версии 4

Для этого открываем свойства подключения по локальной сети

Выбираем тот адаптер, к которому подключен беспроводной маршрутизатор D-Link

Выбираем протокол IPv4 (для Windows XP четвертая версия только одна)

И в свойствах выбираем получение параметров автоматом. Теперь все параметры для соединения сетевой адаптер будет брать с маршрутизатора.

По умолчанию маршрутизатор D-Link выдает значения IP адресов из диапазона 192.168.0.1/24, поэтому спустя какое-то время Ваш компьютер должен сам получить требуемый адрес наподобие: 192.168.0.101 или 192.168.0.102. Отследить получение IP адреса от роутера можно, открыв состояние Подключения по локальной сети .

После этого нужно перезагрузить компьютер и включить маршрутизатор. Если перезагрузка нежелательна, то можно попытаться получить IP без перезагрузки. Для этого нужно в командной строке Windows набрать команды IPconfig /release а затем IPconfig /renew .

После этого, если в командной строке набрать просто команду IPconfig , то мы увидим выданнный адрес:

например 192.168.0.10 или 192.168.0.100 , последний октет может быть разным.

Адрес можно задать и в ручную, введя например следующие значения

• IP - 192.168.0.101
• Маска подсети - 255.255.255.0
• Основной шлюз - 192.168.0.1
• DNS – 192.168.0.1

Настраивать D-Link DIR-300 (DIR-320 ) будем через вэб интерфейс.

Адрес маршрутизатора по умолчанию 192.168.0.1 , поэтому открыв любой браузер в системе и набрав в строке адреса 192.168.0.1 , мы попадаем а консоль управления маршрутизатора. Для этого подойдет любой браузер накомпьютере (Opera, Internet Explorer, Mozilla) в адресной строке перейти по адресу: http://192.168.0.1

По умолчанию пользователь для D-Link авляется admin , без пароля. Набираем слово admin и нажимаем на кнопку Log In .После ввода учетных данных попадаем в главное меню

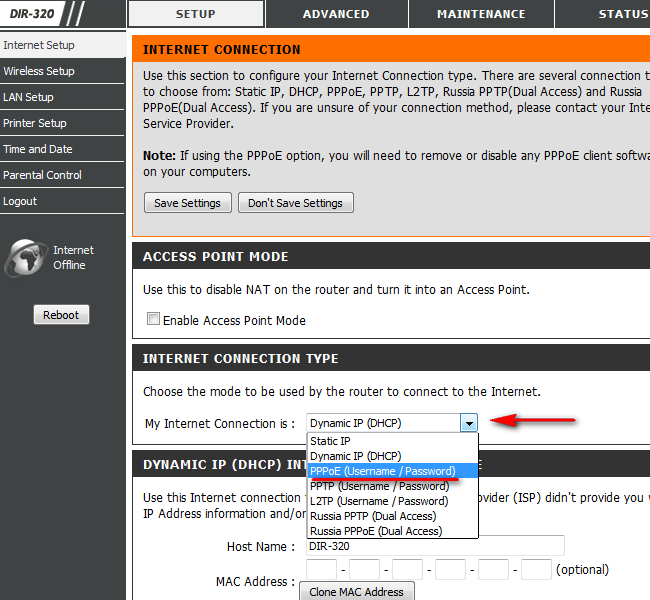

Сначала нам нужно настроить соединение с провайдером. Для этого необходимо выполнить настройки соединения со своим провайдером в сетевой части маршрутизатора Setup – Internet Setup . Выбираем первую вкладку Internet Setup . Мы выберем раздел ручной настройки - Manual Internet Connection Setup в разделе Manual Internet Connection Options . Этот режим позволяет самостоятельно выбрать тип используемого соединения, а также назначить все параметры IP.

Если ваш провайдер выдает IP адреса автоматически (т.е. при подключении не был выдан специальный IP адрес ), то выбираем пункт Dynamic IP .

Теперь вводим имя пользователя и пароль, выданные провайдером, а затем нажимаем на кнопку Clone MAC Address . Это нужно для того чтобы маршрутизатор считал реальный MAC адрес с сетевого адаптера, поскольку провайдер интернета сделал привязку подключения к конкретному адаптеру. И смена адресов оборудования сделала бы невозможным дальнейшее соединение.

Можно оставить соединение открытым, но для дома лучше поставить пароль, чтобы соседи не использовали трафик. Хотя большинство соединений без лимитные, но падение скорости при открытом доступе будет не очень приятным.

• Enable Wireless – включает и выключает вайфай модуль маршрутизатора. Рядышком имеется кнопочка New Sсhedule, которая позволяет задать время работы Wi-Fi в роутере вручную.
• Wireless network name – название Вашей будущей беспроводной Wi Fi сети. Здесь можно ввести своё значение, которое Вам по душе. Под этим названием Вы будете видеть сеть в своих Wi-Fi клиентах.
• Enable Auto Channel Selection – активирует авто-выбор беспроводного канала связи
• Wireless Channel – ручной выбор канала для Wi-Fi связи. Не рекомендуем иметь дело с каналом номер 6, поскольку большинство Wi-Fi оборудования по умолчанию работает именно на этом канале. В идеале рекомендуем остановить свой выбор на канале 1 или канале 12, чтобы минимизировать вероятность интерференции с сетями соседей.
• Transmission Rate – скорость передачи данных по беспроводной сети. Рекомендуем оставить значение Best (automatic)
• WMM Enable – активирует поддержку QoS (качества обслуживания) беспроводной связи.
• Enable Hidden Wireless – отключает рассылку сетевого идентификатора (SSID), это позволяет спрятать свою сеть от устройств с ОС Windows, являясь, своего рода, средством безопасности.
• В поле WPA / WPA 2 (см. рис. 14) Вы можете провести тонкую настройку WPA шифрования в DIR-300 NRU.
• Опция Cipher Type отвечает за тип алгоритма для WPA шифрования. Наиболее беспроблемный вариант - Auto (TKIP / AES ) , поскольку он охватывает большинство клиентского вай-фай оборудования по совместимости. Вы можете оставить только вариант AES, как наиболее безопасный, но при этом должны быть уверены, что Ваше клиентское Wi Fi оборудование способно с ним работать без проблем.
• Опция PSK / EAP отвечает за режим работы WPA шифрования - personal mode (для личного пользования) или infrastructure (для предприятий, требует наличие Radius сервера). Для домашнего применения оставляем опцию в режиме PSK .
• В поле Network Key необходимо указать ключ шифрования Вашей беспроводной сети. Он должен быть длиной не менее 8 символов. От лица специалистов ТРЕЙД Телеком рекомендуем использовать в пароле заглавные/прописные буквы, цифры, и специальные символы. Это минимизирует возможность подбора пароля к Вашей беспроводной сети. Разумная длина WPA пароля для домашней беспроводной сети - 8-12 символов.

На этом настройку основных возможностей беспроводной WiFi сети в роутере D-Link можно считать законченной. Можно включить ноутбук и подключить его к своей беспроводной вай-фай сети.

Подключить свой дом к интернету очень просто и чаще всего даже дешево. Однако не все интернет компании предоставляют настройку маршрутизатора за Вас. Поэтому первому пользователю, покупателю, приходится самостоятельно выполнять настройку роутера.

Чтобы не возникло никаких проблем в настройке, просто следуйте нашим простым инструкциям по настройке D-Link DIR-615.

Характеристики и внешний вид маршрутизатора

По поводу характеристик D-Link 615 сказать почти нечего, ибо у всех таких девайсов они предельно схожи между собой. Используется технология 802.11n, антенны встроенные, 4 сетевых порта, частота работы около 2.4 Гигагерц. Скорость передачи данных через кабель до 100 мегабит в секунду, через беспроводную сеть до 300 мегабит в секунду.

На передней панели располагаются несколько, а если быть более точным, 8 лампочек, выполняющих роль индикаторов:

• Первый индикатор «Power», эта лампочка отвечает за питание девайса, подключение к электроэнергии.
• Индикатор подписан «WPS», он показывает состояние этой функции.
• Лампочка «Internet». Не сложно догадаться, за что она отвечает. Это состояние подключения к всемирной паутине.
• Остальные индикаторы отвечают за порты. Первый из них «WLAN». Это режим wifi.
• Еще 4 порта подключения через кабели «LAN».

На боковой панели есть лишь одна кнопочка «WPS», которая может выполнить быстрое подключение.

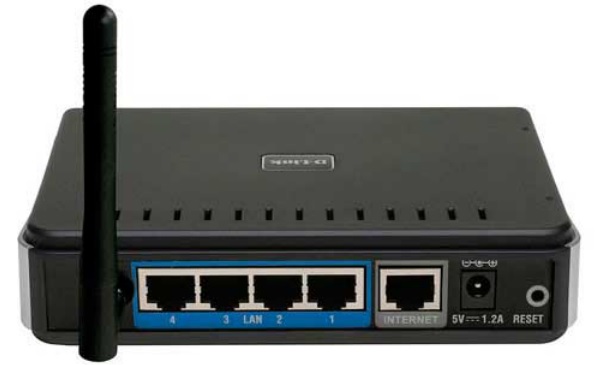

На задней панели есть два специальных места для крепления нашего девайса к стене. А ниже идут различные порты и кнопки:

• Сначала идут 4 локальные порты, куда можно вставить сетевой кабель для подключения домашнего компьютера напрямую.
• Один порт для подключения интернета.
• Кнопка расположенная внутри отверстия «Reset».Чтобы нажать на нее, нужно использовать какой-то тонкий предмет, например скрепку. Зажать эту кнопку на 7-10 секунд. После произойдет восстановление девайса к заводским настройкам.
• Разъем под питание роутера. Сюда нужно вставить шнур питания, который другой стороной должен быть в розетке.
• Клавиша включения/выключения питания роутера. С помощью этой кнопки можно перезагрузить роутер.

После того, как мы точно узнали расположение всех нужных нам разъемов и индикаторов, можно перейти к установке роутера D-Link DIR-615, настройку его выполним чуть позже.

Установка роутера на место

Выбираем место, которое было бы примерно в середине нашего дома или квартиры. Это для того, чтоб сигнал был в разных комнатах примерно одинаковый. Рядом должна быть розетка и туда должен доставать интернет кабель.

Прикрепляем на стену, вставляем блок питания, включаем с помощью кнопки питания, подключаем ноутбук или компьютер к нему через LAN порт. Вот здесь есть еще один момент, важный в дальнейшей настройке. Если на компьютере сразу появился интернет то можно стразу определить, какой IP-адрес у Вашего провайдера.

Если интернет сразу же появился, то у Вас динамический IP адрес. По проводу WLAN, провайдером входящий трафик сразу перенаправляется к Вам.

Вопросов, как подключить или как установить маршрутизатор 615 для Ростелеком, возникнуть не должно, потому что каждый разъем отвечает своему проводу.

Чтобы сделать статический IP, нужно выполнить проброс портов D-Link 615. Перейдём непосредственно к настройкам Д Линка. Про то, как открыть порты на роутере D-Link, мы напишем в отдельной статье.

Полная настройка девайса

Для начала, сразу после подключения роутера 615s к компьютеру, стоит сбросить настройки. Итак, чтобы настроить D-Link DIR-615 с самого начала:

Сброс

Чтобы сбросить настройки необходимо всего лишь зажать кнопку «Reset», расположенную с обратной стороны аппарата в отверстии. Зажимать клавишу на протяжении 7-10 секунд. Все настройки роутера D-Link DIR-615 станут заводскими. Это особенно важный шаг для тех, кто купил аппарат после чьего-то использования.

Так же сброс выполнять можно тем, кто забыл пароль. Чтобы поставить пароль и логин по умолчанию на роутере Wi-Fi D-Link. После выполняется перенастройка.

Проблемы прошивки

После этого стоит отметить то, что на роутерах обычно стоит старая версия прошивки, самая древняя. С ней тоже можно работать, но лучше беречь свои нервы и силы – скачать обновление. Скачиваем самую новую прошивку, чтобы не отставать от всего мира.

На нижней стороне нашего аппарата есть серийный код и куча прочей информации об обновлении. Нас интересует строчка «H/W Ver.:**». На месте звездочек должна быть версия вашего маршрутизатора D-Link DIR-615. У нас это К1.

Теперь, перед тем как зайти в настройки, переходим на официальный сайт http://ftp.DLink.ru/pub/Router/ , делаем все четко по скриншотам. Здесь пример обновления К1.

Теперь у нас есть программное обеспечение для нашего маршрутизатора, которое нам и требовалось обновить. Теперь, собственно, узнаем, как прошить роутер D-Link DIR-615.

Для этого надо зайти в настройки на сайт отладки маршрутизатора в настройки роутера, это адрес 192.168.0.1 или же 192.168.1.1. Вводим имя и пароль – «admin» – это заводские настройки роутера D. Теперь Вы можете увидеть интерфейс. Сверху написана версия прошивки. Если это версия 1.0.0, то переходим в «Настроить вручную». Затем «Система», выбираем «Обновление программного обеспечения», выбираем тот файл, который был скачан немного ранее и обновляем модем.

На этом перепрошивка окончена.

Отладка подключения к WEB

Заходим в те же настройки роутера по адресу 192.168.0.1, вводим admin/admin, жмем «вход». В обновленной прошивке внизу нажимаем на расширенные настройки. Потом в списке выбираем WAN, этот пункт расположен в блоке «Сеть».

Нажимаем клавишу «Добавить», тем самым создаем новое подключение к сети. Здесь нужно ввести те данные, которые Вам предоставляет провайдер. Тип соединения, логин и пароль должны быть уточнены в контракте, не забудьте эти моменты уточнить у него. Это обязательно для подключения к инету. Жмем «Сохранить».

Теперь должен появиться интернет по локальной сети, то есть на тех компьютерах, которые подключены через локальные шнуры LAN.

Отладка беспроводной сети

В блоке «Wi-Fi» жмем на общие настройки. Все это находится в тех же расширенных настройках, если кто забыл. Здесь нажимаем «Включить беспроводное соединение», ставим галочку и сохраняем. Как видите, настройка Wi Fi роутера D-Link DIR-615 достаточно простая задача.

После этого в поле SSID вводим имя вашего вай фая, оно будет видно всем. Писать на английском языке. Выбираем нашу страну, канал оставляем автоматическим и режим так же.

Теперь в блоке Wi-Fi выбираем настройки безопасности. В первом пункте настройки Wifi ставим WPA-PSK2. В следующем поле, где ключ шифрования. Этот и есть пароль от Wi-Fi. На этой же вкладке ответ на вопрос, как сменить пароль или как поставить пароль на Wi-Fi.

Теперь Вы разобрались, как настроить роутер D-Link DIR-615 благодаря нашей пошаговой инструкции.

Видео по теме

Быстрого Вам интернета!

Итак, перед вами роутер D-Link или просто Dir 300. Как начинать подключение, и D-Link правильно? Производитель предлагает воспользоваться прилагаемым к устройству программным обеспечением. Вставляем компакт-диск, который идёт в комплекте с роутером, запускаем программу и следуем инструкции. Казалось бы, всё просто и быстро, но не тут-то было. По каким-то неизвестным причинам в 90% случаях маршрутизатор D-Link Dir 300, настроенный таким образом, не желает функционировать. Что же делать в таком случае? Мы вручную, что на самом деле займёт гораздо меньше времени, чем вышеописанная настройка.

Первым делом, даже если у вас ноутбук, и вы хотите пользоваться роутером в режиме "без проводов", выполняем соединение маршрутизатора с вашей линией. Кабель интернета подключается в порт роутера, обозначенного серым цветом. Важно помнить, что наш роутер предназначен для работы с Поэтому, если у вас ADSL соединение, то вам придется последовательно подключить сначала ваш старый модем, а уж потом новый роутер.

Находим (Панель управления/Сеть и Интернет/Сетевые подключения) своё подключение по локальной сети, кликаем по нему правой кнопкой мышки, выбираем «Свойства», открываем «Протокол интернета (TCP\IPv4)» и ставим отметку на получении IP-адреса автоматически. Не забываем получать адрес DNS-сервера так же, как и ай-пи в автоматическом режиме. Если до этого момента вы не меняли эти значения, то данный пункт можно пропустить, так как данные стоят по умолчанию.

Теперь вам нужно определить по данным, полученным от провайдера, как настроить роутер D-Link. Ваш поставщик интренет-услуг должен предоставить вам все необходимые данные для осуществления подключения. Без них подключение, как вы понимаете, невозможно. Поэтому заранее побеспокойтесь об их получении.

В открывшемся окне нажимаем «Setup Internet Setup», далее «Manual Internet соединение» и выбираем тип соединения.

Как настроить - роутер D-Link при Dynamic IP

Если в данных, предоставленных провайдером, указаны только логин и пароль, то это ваше соединение. Просто вбиваем полученные сведения в нужные строки и жмём «Save settings». Если ваш провайдер даёт привязку к «MAC Address», то забиваем и эти данные, нажав «Clone MAC Address».

Как настроить - роутер d link при Static IP

Если провайдер выдал вам статический IP, то выбираем этот тип подключения. Помимо логина и пароля вам следует внести DNS-адреса, предоставленные провайдером. Не забываем ввести указанный IP адрес.

Один очень интересный момент. Зачастую Dir 300 не желает работать в режиме «Static IP». Выход из ситуации следующий. Выполняем в режиме «Dynamic IP(DHCP)», игнорируя выданный IP и DNS-адреса. Роутер чудесным образом всё получает автоматически и начинает нормально функционировать.

Остальные типы соединений подключаются по тому же принципу, что и вышеперечисленные. Если вы не угадали с типом соединения, ничего страшного. Пробуйте все по очереди, не промахнётесь, но при этом не забывайте каждый раз сбрасывать устройство на заводские настройки. Для этого на задней панели Dir 300 жмём кнопку «Reset» и держим секунд пять.

Как настроить роутер dir 300 в режиме Wi-Fi?

Заходим во вкладку «Setup\Wireless Setup», открываем «Wireless-Connection» в ручном режиме. Здесь нужно поставить галочки напротив: Enable Wireless, Enable Auto-Channel Scan. Можно изменить имя сети. В разделе «Security Mode» ставим значение «Enable\WPA2 Wireless Security». В строку «Network Key» забиваем ключ вашей сети и жмём «Save Settings».

Итак, настройка вашего Dir 300 закончена.

Если вы решили самостоятельно заняться настройкой нового роутера, то сначала нужно уделить некоторое время для того, чтобы внимательно изучить инструкцию. Для того чтобы самому установить локальную сеть в собственном доме или небольшом офисе особых профессиональных навыков не требуется. Если уже есть точка доступа к интернету, и вы приобрели Wi-Fi роутер - значит дело осталось за малым – надо все соединить.

Подключение маршрутизатора

Проверка комплектации покупки: сам роутер, блок питания к нему, специальный кабель для подключения (патч-корд), иногда телефонный провод и сплиттер, а также инструкция по подключению и компакт диск. Начнем поэтапно.

1 этап: подключение

Вынимаем из компьютера кабель соединения с интернетом. Один конец витого шнура патч-корда подключаем к роутеру, а другой – в компьютер на место вынутого кабеля. Включаем блок питания роутера.

2 этап: получение IP адреса

Дальше вам необходимо отметить получения IP адрес в автоматическом режиме. В случае подключения устройства при помощи патч-корда, в настройках локальной сети нужно поставить отметку «Получать IP адрес автоматически».

• Для этого проделайте путь: «Пуск» - «Панель управления» - «Сетевые подключения» - правая клавиша «Подключение по локальной сети»;

• в поле «Свойства: Протокол Интернет (TCP/IP)» отмечаем на одной строке «Получать IP-адрес автоматически» и на другой строке «Получить адрес DNS-сервера автоматически».

Выглядит это так:

В случае, когда соединение с роутером происходит по Wi-Fi, то последовательность действий следующая:

• Находите «Беспроводное сетевое соединение – свойства».

• Заходим в «протокол Интернета (TCP/IP)». Вот такое окно:

• Отмечаем поле «Получать IP адрес автоматически» и поле «Получить адрес DNS-сервера автоматически». Выходить вот такая картинка:

Такие настройки типичны для основного количества моделей роутеров D-Link и их установка на многие операционные системы (Windows XP, Windows 7 или Windows Vista) особо ничем не отличаются. Поэтому приведенные выше рекомендации действительны для пользователей маршрутизаторов D-Link
Дальше открываем браузер (неважно каким вы пользуетесь) и в строку вводим: http://192.168.0.1/ , открывается вход в административный раздел вашего маршрутизатора.
В строчке «User Name» вводим слово «admin», следующую строку «Password» не заполняем. Нажатие кнопки Log In открывает вам возможность настройки роутера. Сверьтесь с картинкой:

3 этап: настройка роутера

Попадая на страницу с панелью управления настроек, перед вами возникает следующая картинка:

Приводим расшифровку разделов этого окна:

Setup – основные функции настроек;
Advanced – предлагает расширенную настройку;
Maintenance – поддержка и обслуживание самого роутера;
Status – состояние роутера в настоящий момент.
Перед тем, как начать настраивать роутер, не лишним будет обновить его прошивку. Для этого в разделе «Maintenance» заходим в «Firmware Update» и находим обзор. Выбираем нужный файл пришивки и жмем кнопку «Upload». Вот как это происходит:

Через пару минут вы попадаете на страницу настроек. После сбрасываем заводские настройки роутера: «Maintenance» - «Save and Restore» - «Restore Device». Получаем вот это:

Теперь займемся настройкой и подключим наш роутер к сети:
Заходим в раздел «Setup» - «Internet Setup» и жмем клавишу «Manual Internet Connection Setup».
«Enable Access Point Mode» - пропускаем;
Выбираем из "Russia PPPoE (Dual Access)" поле «My Internet Connection is»
В этом «My Internet Connection is» проставляем следующее:

• Включаем «Static IP» (уточните у провайдера);

• в «IP Address» пишем свой IP-адрес;

• в «Subnet Mask» вводим собственную маску подсети;

• поле «Gateway» вписываем основной шлюз (комбинация похожа на IP-адрес);

• заполняем DNS вашими данными;

• «MAC Address» пропускаем, но если провайдер «привязал» по MAC Address"у, то активируйте кнопку «Clone MAC Address»;

• «Server IP/Name» (VPN) вносим свой адрес VPN;

• в строку PPTP Account вносим имя пользователя;

• в строку PPTP Password вписываем пароль;

• PPTP Confirm Password – подтверждаем пароль;

• Maximum Idle Time – проставляем 5 минут;

• в поле MTU – оставляете 1400

Режим подключения к сети выставляем в поле «Connect mode select»: если нужно постоянное – ставим «Always-on», а если по мере необходимости - «Connect-on-Demand». При выборе «Manual» включение и выключение проводится в ручном режиме.
Получаем следующую картинку:

После нажатия кнопки «Save Settings». Подключение к сети выполнено.

4 этап: настройка сети Wi-Fi

Многие современные устройства и гаджеты могут принимать беспроводное соединение. Значит, переходим к настройке беспроводной сети.

• Заходим в «Setup» дальше «Wireless Setup» и выбираем клавишу «Manual Wireless Connection Setup». Выглядит это так:

• На следующей странице в разделе «WI-FI PROTECTED SETUP» в первой строчке убираем отметку (некоторые адаптеры не поддерживают Wi-Fi Protected Setup). Вот так:

• в «Enable Wireless» – ставим отметку;

• «Wireless Network Name» – напишите имя вашей сети такое, чтобы вы могли его потом вспомнить (можно просто d-link);

• «Enable Auto Channel Selection» спрашивает об автоматическом выборе канала, значит, ставим тут «галочку»;

• «Wireless Channel» – выбираем номер канала;

• «Transmission Rate» – ничего не трогайте!

• «WMM Enable» – тоже оставьте как есть!

• «Enable Hidden Wireless» – при наличии отметки - сеть не будет видна в эфире. Но, рекомендуем оставить отметку, потому, что некоторые устройства не могут подключиться к скрытой сети.

Картинка выглядит так:

5 этап: защита и безопасность

Это настраивается в разделе «Wireless Security Mode».
Выбираем «Enable WPA/WPA2 Wireless Security (enhanced)», и открывается окошко настроек шифрования:

• «Сipher Type» – выбираем TKIP;

• «PSK/EAP» – оставляем PSK;

• «Network Key» –придумываем и вносим свой пароль для входа в сеть (латинские буквы и цифры, не используйте знаки и заглавные буквы).

У вас получится так:

Для сохранения жмем «Save Settings».
Все основные настройки вы выполнили, а если у вас что-то не получилось, то это можно исправить. Просто сбросьте заводские настройки и начните все сначала. Для этого на задней панели роутера есть маленькая кнопка, нажать которую можно только иголкой или зубочисткой. После ее нажатия через пару минут роутер перегрузится и можно повторить все заново.
