ドライブを母親に接続する方法。 インタフェースケーブルとドライブ電源ケーブルの接続
ディスクドライブ（光学式ドライブとも呼ばれます）は、光ディスクを読み書きするためのデバイスです。 他のタイプのリムーバブルメディアが広く使用されているため、ドライブはユーザーには不要になりましたが、それを拒否するのはまだ早いです。 いずれにせよ、ユーザーは必要に応じて自分のコンピュータ上でそれを交換するためにドライブを接続する方法を知る必要があります。
準備
接続する前に ハードドライブ、光学式ドライブまたはその他の機器では、いくつかの準備作業を実行する必要があります。
コンピュータの電源を切ってください。 システムをシャットダウンするだけではなく、電源への配線を外してください。 だからあなたは感電を避けるために保証されています。
サイドカバーを取り外します。
ビデオカードを接続するときは、一方のサイドパネルを取り外すだけで十分です。この場合は、機器の接続を容易にするために2つのパネルを取り外す必要があります。
壁は簡単に緩められる4本のボルトで固定されています。
システム装置に古いドライブがある場合は、慎重に取り外します。 これを行うには、あなたはそれに行くすべてのワイヤを外し（2本しかありません）、固定ネジを緩める必要があります。
その後、ドライブをシステム装置から内側からわずかに押すことでアクセスできます。
つながり
ドライブコンパートメントが解放されたら、新しいドライブを取り付けることができます。 ドライブを取り出して、空きコンパートメントに挿入します。
重要です！ 光学式ドライブは外付けのみです。 電源を切るなどして内側から押し込まないでください。

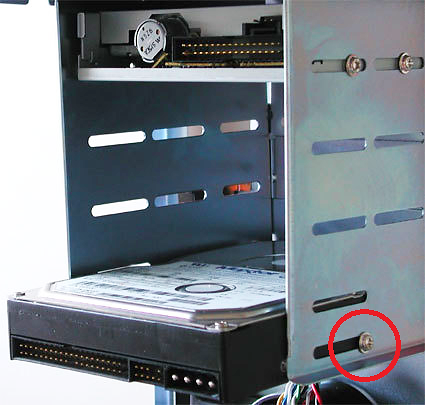

ドライブを取り付けネジで固定します。 4本のネジをすべて使用した方がいいでしょう。そうすると、振動やその他の煩わしい音がすることなく、ドライブはしっかりと固定されて静かに動作します。
設置した機器 今ではワイヤを正しく接続することが重要です。 ドライブの種類に応じて、それはSATAまたはIDEインタフェースを介して動作することができます。 あなたはそれらを混同することはできません - これら二つのインターフェースは痛いほど異なっています。
最近のドライブにはSATAコネクタが装備されているので、それらを考慮してください（IDEも同様に接続します）。
コンピュータの電源を入れます - システムは自動的に新しいハードウェアを検出してインストールするはずです。 「デバイスマネージャ」または「マイコンピュータ」からドライブの空き状況と動作を確認できます。
分解したので システム装置、いくつかの空きポートを追加して、USBを接続するのが面倒ではありません。 デバイスがこのインターフェイスを使用してデータを転送する量を考えると、これらは間違いなく冗長にはなりません。
ラップトップの光学式ドライブが故障する場合があります。 保証のために修理や交換をするには多少時間がかかるかもしれません、そしてラップトップであなたはすぐにドライブを開く必要があります。 もちろん、友達に行ったり、仮想ディスクイメージを作成したり、それをUSBフラッシュドライブにコピーしたり、仮想イメージをマウントしてディスクを開くためのプログラムをダウンロードしたりすることもできます。 しかし、あなたは違ったことをすることができます。 取るために ドライブする 自宅のコンピュータから一時的に ラップトップ。 2番目の方法は、はるかに速く便利になります。
あなたが必要になります
- ノートパソコン、USBまたはSATAドライブ、USB-IDE / SATAアダプタ
命令
ドライブがラップトップに接続する方法は、ドライブのインターフェースによって異なります。 USBドライブをお持ちの場合は、それを任意のUSBポートに接続してラップトップの電源を入れます。 システムが新しい接続機器を検出してドライバをインストールするまで待ちます。 「デバイスが接続されて使用準備完了」ウィンドウが表示されたら、「マイコンピュータ」に進みます。 接続されているドライブのアイコンが表示されます。 今、あなたはそれを使うことができます。
あなたがSATAドライブを持っているならば、あなたはそれをあなたのラップトップに接続するために特別なUSB-IDE / SATAアダプターを購入する必要があるでしょう。 さらに、このアダプタを介して、光学式ドライブだけでなく、これらのインタフェースをサポートするハードドライブやその他の機器も接続できます。
USB-IDE / SATAアダプタをラップトップのUSBポートに接続します。 次に、光学式ドライブをUSB-IDE / SATAアダプタに接続します。 このようなアダプタには追加の電源装置が含まれています。 ドライブを電源アダプタに接続し、アダプタを電源グリッドに差し込みます。
ノートパソコンの電源を入れます。 起動するのを待ちます。 オペレーティングシステム。 USBドライブの場合と同様に、接続とセットアップのウィザードが機能するはずです。 それ以降の手順は同じです。
デバイスがシステムによって自動的に検出されなかった場合は、[マイコンピュータ]アイコンを右クリックして[プロパティ]を選択します。 次にタブ「デバイスマネージャ」を選択します。 機器の一覧が表示されます。 一番上の行で、右クリックして「ハードウェア構成の更新」の項目を選択します。
リストに「未確認のデバイス」と表示されている場合は、それを右クリックして「ドライバの更新」を選択します。 次のウィンドウで、[ドライバの自動検索]を選択します。 インターネットに接続している場合は、[インターネットを使用する]の横のチェックボックスをオンにできます。
注意、今日だけ！
おもしろい
ハードドライブの空きメモリが不足している場合は、新しいハードドライブを購入して取り付けることで問題を簡単に解決できます。 多くの場合、接続または交換するユーザーは多い ハードドライブ システムユニットをサービスセンターに運んでください。
デバイスをコンピュータに接続すると、オペレーティングシステムはそれを検出し始めます。 Windows XP以降のOSには、接続されたデバイスを自動的に認識してシステムをインストールするプラグアンドプレイ機能があります。
今では多くのユーザーが自宅のPCとラップトップの両方を持っています。 これらのコンピュータはそれぞれ独自の目的に使用されます。 機能面で互いに補完するだけでなく、いくつかのラップトップアクセサリーも使用できます。
あなたは新しいドライブを購入しました、それをあなたのコンピュータに接続するのは簡単です。 最近のシステムでは、ドライブの検出は自動的に行われますが、これが起こらずドライブが検出されない場合は、おそらくBIOS設定に入る必要があります。
CD / DVDドライブを接続することは難しい操作ではありません、そしてコンピュータの経験がなくてもユーザーはそれを作ることができます。 この操作を開始する前に、ドライブ自体とIDEまたは専用の接続ケーブルが必要になります。
現代の2台の光学式ドライブは、現代のコンピュータに同時に接続できます。 2台のドライブを接続する必要がある理由はたくさんあります。 例えば、あなたは新しい、より機能的なドライブを購入しましたが、古いものはまだ動作します。 それから彼の...
2005年以前に製造されたマザーボード上のIDEデバイスを接続するために、2つの40ピンコネクタがありました（ ごはん 13.32）。 すぐ下にFDDドライブを接続するための34ピンコネクタがあります。
最近のすべてのマザーボードでは、コネクターにU字型の切り欠きが付いたプラスチック製のクリップがあります。これが取り付けの鍵となります。 古いマザーボードでは、これらのコネクタにはプラスチック製のクリップが付いていませんでした。
これらの40ピンコネクタはIDEIh IDE2と呼ばれます。 WinchesterはIDE1コネクタに接続する必要があります。 CDまたはDVDドライブは通常、2番目のIDE2コネクタに接続されています。
ほぼすべての新しいマザーボードで、IDE1ポートは青色です（図13.32では暗い）。
ポートの色が変わらない場合は、マザーボードにマークを付ける必要があります（IDE1、IDE2）。
IDEインターフェースを持つすべてのハードドライブには、80芯UDMAケーブルを使用することをお勧めします。 このようなケーブルは40本の信号線を持っていますが、それぞれが隣接する線から0本の電位を持ち、干渉がないためにPCケースに接続されている追加の線によって分離されています。 40芯ケーブルを使用することもできますが、このような接続のハードディスクは最高速度では動作しません。
図 13.32。 IDEデバイスとFDDドライブ用のコネクタ
ループは常にコネクタの最初のソケットを強調するような方法で色付けされています。 40線式プルームでは、通常赤で強調表示されています（または赤い点線）。
80線式ケーブルは任意の色で塗装できますが、最初の線は常に色が異なります。 さらに、80コアのプルームには多色のパッドがあります。最初のパッドは青、2番目のパッドは黒、3番目のパッドは灰色です。
青と黒のパッドの間の距離は、黒とグレーの間の距離よりも大きくなります。 40芯ケーブルも同様に配置されていますが、パッドはすべて黒です。
ケーブルは常に長い方の端または青いブロックでマザーボードのコネクタに接続されています。 マスターデバイスは黒いブロックに接続され、スレーブデバイスはグレーのブロックに接続されています。
コネクタのシステム基板には、ループの誤ったスイッチオンを排除するカットアウトキーが見えます。 すべてのドライブに同じカットアウトがあります。 一部のモデルには両面カットアウトがあります。
この場合、コネクタの最初の針がハードドライブの電源コネクタの隣にあることを覚えておく必要があります（同じことがCDおよびDVDドライブにも当てはまります）。
マザーボードは特別なIDEコネクタを持っていますが、中心的な接触はありません。 このようなボードには、中央ソケットのないコネクタ付きの特別な80芯ケーブルもあります。 マザーボード上にすべての接点を持つコネクタがあり、ケーブルのコネクタが中央のものを持っていない場合は、通常の突き錐または太い針でコネクタの正しい場所に穴をあけることができます。
最近まで、キーはすべてのループにあるわけではなかったため、誤って接続される可能性がありました。 これは主に40コアプルームを指します。 ハードドライブ（CDドライブ）の反転ループを接続しても、デバイスは機能しませんが、システム基板またはデバイスに損傷を与えることはありません。
キーなしでケーブルを使用する場合は、マザーボード上のコネクタの隣のマーキングを注意深く調べる必要があります。番号1はコネクタの最初の針の近くに刻印されている必要があります。
CDドライブはハードディスクと同じように接続されています。 これはCD-ROM、CD-RW、DVDのすべてのデバイスに適用されます。 コンピュータのパフォーマンスを向上させるには、ハードドライブとCDドライブを異なるIDEインタフェースコントローラに接続することが望ましいです。
たとえばCD-RWとDVDの2つの光学式ドライブを使用する場合は、IDE2に接続された1本のケーブルに取り付けることが望ましいです。 一方のデバイスがマスターモードに設定され、他方のデバイスがスレーブに設定されています。 さらに、記録ドライブをマスターモードでインストールすることが望ましいです。
システムが2台のハードドライブと1台のCDドライブを使用している場合、最初の（メイン）ハードドライブは、マスターモードを使用してマザーボードとハードドライブの最初のコントローラ（IDE1）に接続されます。 2台目のハードドライブも同じケーブルで接続されていますが、スレーブモードが設定されています。
CDドライブは、2本目のケーブルでマザーボードの2番目のIDE2コントローラに接続されており、マスターポジションに取り付けられています。 最初のコントローラには2台のハードドライブが、2台目にはCDドライブしかインストールされていないことがわかりました。
片方のケーブルにハードドライブとCDドライブを取り付けることは望ましくありません。片方の装置がもう片方より速いデータ転送モードをサポートしている場合、両方の装置との通信は最も遅いサポートモードで実行されるためです。 たとえば、ATA-100をサポートするハードドライブと、1本のケーブルでATA-33モードのみをサポートするCD-ROMを接続すると、ハードドライブの速度が遅くなる可能性があります。
図中 13.33は、マスターモードでCDドライブを接続するためのジャンパーの取り付けを示しています。 その左側には、オーディオCDを聴くためのサウンドカードに接続するアナログオーディオケーブルを接続するための追加のコネクタがあります。
図 13.33。 CDドライブコネクタ
このケーブルは、CDドライブの登場以来、主にオーディオCDを聴くために使用されていました。 ごはん 13.34).
図 13.34。 CDドライブを接続するためのアナログオーディオケーブル
既存のデジタルフォーマットのMP3では、このケーブルを接続する必要はありませんが、オーディオCDを聴くには、マザーボードまたはサウンドカードの適切なコネクタに接続する必要があります。 オーディオケーブルコネクタは特定の形状をしているため、正しく接続できません（ ごはん 13.35).
電源は標準の4ピンコネクタを介してIDEデバイスに接続されます（ ごはん 13.36）。 誤った接続を排除するために、コネクタには特別なキーがあります。コネクタプレーンの1つには、両側に特別なベベルがあります。 IDEデバイスの電源コネクタにも同様の傾斜があります。
最新のマザーボードはIDEコネクタを1つしか使用できないことに注意してください。SATAインターフェイスが導入されたため、必要なくなったためです。 現在、IDEハードドライブは製造中止となっており、SATAインターフェイスからDVDベースのドライブへの移行が徐々に進んでいます。 しかし、市場は依然としてIDEインターフェースを備えたデバイスでかなり飽和するので、この事実は無視できません。
図 13.35。 CDドライブ用コネクタ
図 13.36。 IDE電源コネクタ
FDDドライブを接続するには、マザーボードの対応するコネクタに接続する34芯ケーブルを使用します。 図中 13.32 IDEコネクタの下にあります。
システムケーブルはIDEデバイスケーブルと同じ方法で接続されます。 ケーブルをドライブに接続するときは、FDDドライブの最初の接点がIDEデバイスのように電源コネクタの近くではなく、反対側にあることに注意してください（ ごはん 13.37).
FDDケーブルには2つのコネクタがあります。 そして最初のループでは、ループのごく一部が「オーバーラップ」しています。 ドライブが「ねじれた」端に接続されると、システムによってドライブAと認識され、2つ目はドライブBと認識されます。同じ34ピンケーブルで接続されている光磁気ドライブがまだあることを思い出してください。
ケーブルが正しく接続されていないと、ドライブの緑色のLEDが常に点灯し、デバイスは動作しません。 この場合、ループは180°回転させる必要があります。
図 13.37。 FDDドライブ接続
インタフェースコネクタの上には4ピン電源コネクタがあります。 図中 13.38はその接続用コネクタを示しています。
コネクタには鍵が付いていますが、特にこれらの操作を「盲目的に」実行する場合は、誤って接続する可能性があるため、ドライブを接続するときは特に注意が必要です。 この場合、よくある間違いは、ある方向または別の方向に接続したときのコネクタのオフセットです。 そのようなエラーは致命的な結果につながる可能性があります - それはドライブまたはさらに電源を焼くことができます。

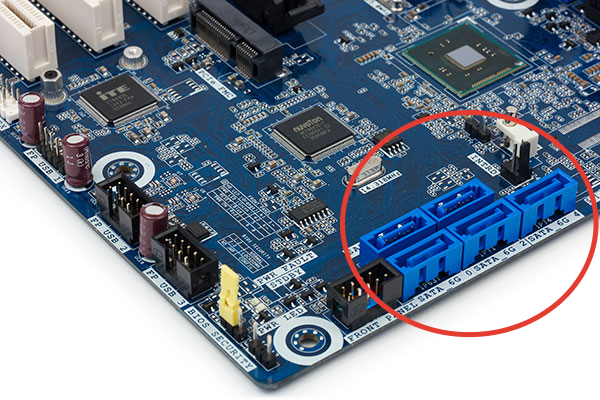

シリアルATA（SATA）インタフェースをサポートするマザーボードには、SATAインタフェース用の追加コネクタがあります（ ごはん 13.39).
