Как подключить красные провода в системном блоке. Как выбрать блок питания для компьютера

В третьей, заключительной части пособия по самостоятельной сборке ПК, вы узнаете о видах блоков питания, их установке и подключению к ним деталей компьютера. Так же мы поговорим о монтаже дискретной видеокарты и других плат расширения.

Закончив с соединением первой порции кабелей, переходим к следующему важному шагу - установке и подключению блока питания (БП). Но перед началом этой процедуры, обратим внимание на некоторые частности, которые возможно повлияют на ваш выбор комплектующих при покупке, конечно, если вы этого еще не сделали.

Виды блоков питания

В некоторых случаях блок питания уже может быть установлен в корпус на заводе, так что вам не придется делать это самостоятельно. Тем не менее, на наш взгляд, эти два компонента лучше покупать раздельно. Таким образом, гораздо проще подобрать корпус с подходящим для вас дизайном и компоновкой внутренних элементов, а так же выбрать БП с оптимальной мощностью для вашей будущей системы.

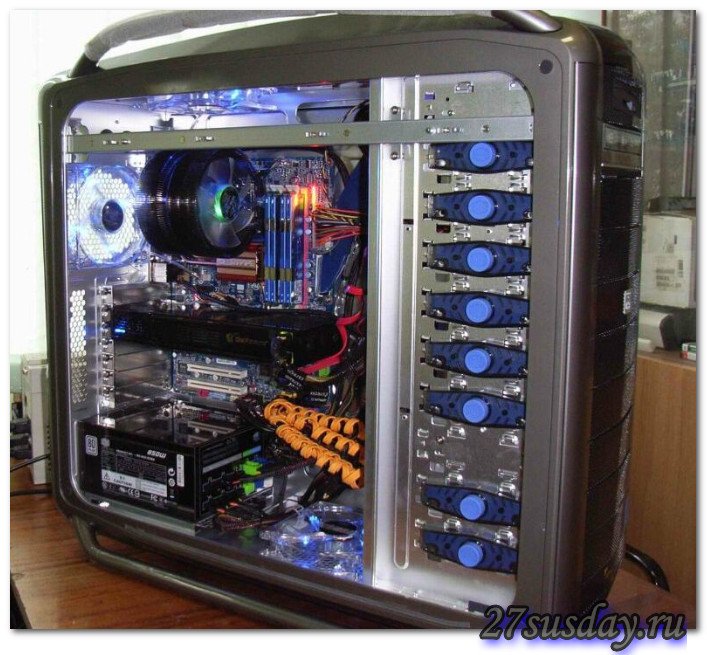

В нашем случае, блок питания будет размещаться в нижней части корпуса, под системной платой. Это сейчас наиболее популярная компоновка, хотя еще недавно в подавляющем большинстве случаев его место было сверху. С чем же связаны такие перемены?

Ранее, для охлаждения внутренних компонентов блоков питания малой и средней мощности, использовался вентилятор, размещавшийся в его задней части.

Его задачей являлось выдувать горячий воздух наружу изнутри БП. Такой способ охлаждения еще до сих пор можно встретить на некоторых дешевых блоках питания небольшой мощности.

В современных же блоках питания (особенно с высокой мощностью) для охлаждения его внутренних компонентов используется более эффективный способ. Теперь вентилятор, размещается в нижней стенке блока и вдувает воздух внутрь.

Вывод же горячего воздушного потока осуществляется естественным образом через отверстия, которые расположены на задней стенке, где ранее находился выдувной вентилятор.

В случае, когда БП располагается вверху, забор воздуха для обдува происходит из зоны, расположенной прямо над системой охлаждения процессора. В момент пиковых нагрузок на ЦПУ, воздух здесь может быть очень горячим, что снижает эффективность охлаждения элементов блока питания, и может привести к их перегреву.

Если же БП размещается в нижней части, то забор воздуха происходит из-под днища корпуса. Здесь температура воздушных масс практически не зависит от режимов работы компьютера, что обеспечивает нормальный режим охлаждения компонентов блока даже при сильной вычислительной нагрузке на ПК.

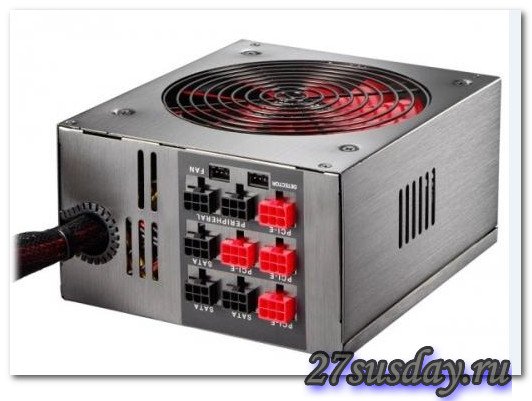

Еще одним нюансом, с которым вы можете встретиться - блоки питания с модульной компоновкой кабелей. В них большая часть проводов для питания компонентов компьютера не запаиваются на заводе внутрь блока, а подключаются по мере необходимости через специальные разъемы. Исключением являются кабели, отвечающие за подачу тока к материнской плате и центральному процессору, которые всегда остаются несъемными.

Преимущества модульной компоновки очевидны. Вы имеете возможность подключить только то количество кабелей, которого будет достаточно для питания комплектующих, установленных на текущий момент, тем самым снижая количество проводов, находящихся внутри корпуса. В свою очередь это способствует лучшей циркуляции воздуха и улучшению охлаждения компонентов ПК, что увеличивает ресурс их эксплуатации, а так же положительно сказывается на стабильности работы компьютера.

Вернемся к сборке. Даже если вы впервые собираете компьютер, место для установки блока питания найти не составит труда.

Посмотрите на заднюю часть корпуса. Сверху или снизу вы увидите большой прямоугольный вырез. В его углах имеются четыре отверстия, служащих для крепления БП винтами с большой резьбой.

При ориентации блока питания внутри корпуса, помните, что охлаждающий вентилятор должен располагаться снизу.

Подключение устройств к блоку питания

После установки блока питания, займемся подключением проводов к материнской плате и устройствам. Сперва, найдем самый толстый кабель, отвечающий за подачу питания к системной плате. Он заканчивающийся крупным 24-контактным разъемом.

Часто этот разъем разделяется на две части (20-pin + 4-pin) для совмести со старыми системными платами, имеющих 20-контактный разъем питания.

Найти разъем для подключения этого кабеля на материнской плате не составит труда в силу его габаритов. Чаще всего он располагается рядом со слотами оперативной памяти, вдоль правой кромки платы. Что бы исключить возможность неправильного соединения, некоторые контакты на разъемы имеют скошенные углы, а на его правой стенке имеется выемка для защелки.

Вторым кабелем, который нам необходимо подключить к материнской плате, станет питание процессора. В нашем случае мы имеем дело с 8-контактным разъемом, но во многих случаях он может иметь только четыре контакта. Именно поэтому, на кабеле, идущем из блока питания, разъем может быть не только монолитным, но и разделенным на две части, каждая из которых содержит по четыре контакта.

На системной плате, разъем для подключения питания процессора находится, как правило, рядом с ЦПУ, чуть выше его левого угла. Как и в случае с разъемом для основного питания материнской платы, здесь тоже есть система защиты от неправильного соединения в виде скошенных углов на контактах и выемки для защелки.

Учтите, что некоторые блоки питания, особенно дешевые и маломощные, имеют только один 4-контактный разъем для питания процессора. В этом случае запустить материнскую плату с 8-контактным разъемом не получится. Так что будьте внимательны при выборе БП.

В редких случаях вам могут понадобиться разъемы еще одного типа - Molex (на фото снизу). Преимущественно они использовались в старых моделях оптических приводов и винчестеров и практически не используются в современных устройствах. Так же таким типом разъемов может подключаться питание к внутрикорпусным вентиляторам и подсветке корпуса.

Подключив все необходимые разъемы питания, самое время обратить внимание на укладку кабелей. По возможности, провода не должны нависать над материнской платой. Укладывайте их аккуратно вдоль контура системной платы, чтобы они не мешали циркуляции воздушных потоков внутри корпуса, обеспечивающих нормальный режим охлаждения для деталей компьютера. Слишком длинные провода подвязывайте к элементам корпуса с помощью скруток или хомутов. Так же многие современные корпуса имеют специальные зажимы, которые могут стать неплохим подспорьем для грамотного размещения кабелей.

Многие начинающие сборщики не уделяют достаточного внимания процедуре укладки проводов и делают это совершенно напрасно. Ведь хорошая циркуляция воздуха внутри корпуса является залогом эффективного охлаждения комплектующих, что продлевает их срок службы и обеспечивает бесперебойную работу компьютера. Более того, неубранные провода могут попасть в лопасти вентиляторов или затруднять доступ к некоторым разъемам и деталям ПК, что в дальнейшем может усложнить процесс ремонта или модернизации.

Установка видеокарты и других плат расширения

Разобравшись с уже подключенными кабелями, переходим к завершающему шагу нашей сборки - установки дополнительных плат расширений, среди которых могут быть графические адаптеры, звуковые и сетевые карты, ТВ-тюнеры и всевозможные контроллеры. Объединяет эти различные по своей направленности устройства одно - все они предназначены для расширения функциональных возможностей (конфигурации) компьютера и устанавливаются в специальные разъемы, которые называются, «слоты расширения».

Слоты расширения располагаются под процессорным гнездом, ближе к задней стенке корпуса, на которой для вывода разъемов плат расширения, сделан целый ряд прямоугольных вырезов. Все они изначально заглушены металлическими планками.

На сегодняшний день на системные платы распаиваются в основном три вида разъемов, названных по компьютерным шинам, которые их включают.

Шина PCI - самая старая из ныне существующих шин ввода/вывода, первая версия которой, появилась еще в далеком 1992 году. Использует параллельный метод передачи данных. На сегодняшний день активно вытесняется более скоростными современными интерфейсами PCI Express и USB. Тем не менее, до сих пор многие звуковые и Wi-Fi карты, ТВ-тюнеры и контроллеры устанавливаются именно в эти слоты.

Учтите, что у некоторых современных системных плат (особенно класса Hi-End) эти разъемы могут отсутствовать вовсе. Так что если вы планируете устанавливать в свой компьютер PCI-устройства, будьте внимательны. В нашем случае, мы имеем целых три слота PCI, которые окрашены в голубой цвет.

Шина PCI Express ( PCI- E или PCIe) X1 - высокоскоростная шина, использующая для передачи данных одну последовательную линию. Так же, как и шина PCI, предназначена для установки множества внутренних периферийных устройств, среди которых могут быть различные контроллеры, звуковые карты, Wi-Fi адаптеры и прочие, но при этом ее разъем имеет гораздо меньшие размеры. На нашей материнской плате таковые слоты имеют синий цвет и распаяны в количестве двух штук.

Шина PCI Express ( PCI- E или PCIe) X16 - высокоскоростная шина, способная использовать для передачи данных 16 двунаправленных последовательных линий. Дуплексная пропускная способность соединения Х16 составляет 32 Гб/с в случае версии шины PCIe 2.0, и 64 Гб/c у версии PCIe 3.0.

Разъемы PCI Express X16 предназначены преимущественно для установки современных видеокарт. При этом на одной материнской плате их количество может колебаться от одного до четырех, что позволяет использовать суммарную вычислительную способность нескольких графических адаптеров в одном приложении.

Вот мы и подошли к последнему компоненту, который нам осталось установить в системный блок, которым является видеокарта. Правда, стоит отметить, что установка отдельного (дискретного) видеоадаптера не всегда обязательна, так как большинство современных процессоров имеет встроенное графическое ядро. Но если вы заядлый поклонник современных компьютерных игр и других мультимедийных развлечений, то без хорошего графического адаптера не обойтись.

Как было указано выше, все современные видеокарты устанавливаются в слоты PCIe X16. На нашей системной плате мы можем наблюдать два таковых разъема, один из которых окрашен в синий, а другой в черный цвет. В ситуации, когда на «материнке» имеется несколько разъемов PCIe X16, для размещения одиночной видеокарты выбирайте всегда верхний, который находится ближе к радиатору процессора, так как он является основным.

Непосредственно перед монтажом графической платы, посмотрите на нее с торца (где находятся разъемы для монитора), что бы понять, какое количество заглушек, размещенных на задней стенке корпуса, необходимо снять. Как правило, для карт бюджетного и среднего ценового диапазона достаточно убрать одну планку, так как они чаще всего имеют однослотовую систему охлаждения. А вот мощные видеоадаптеры оснащаются более габаритной системой охлаждения, занимающей сразу два слота, и требуют снятия соответственно двух заглушек.

Сняв заглушки, берем видеокарту и при помощи аккуратного нажатия, вставляем ее в слот до характерного щелчка фиксатора, находящегося на разъеме. Он закрепляет один конец адаптера, не давая ему «вываливаться» из разъема под собственным весом.

Другой конец платы прикручиваем винтами с большой резьбой к задней части корпуса.

Современные видеокарты, по сути, представляют собой небольшой миникомпьютер, имеющий собственный графический процессор (или даже два) и видеопамять. А для мощной вычислительной системы требуется немало энергии, так что многие графические адаптеры оснащаются дополнительными одним или двумя разъемами электропитания. При этом количество контактов внутри них колеблется от шести до восьми.

Встречаются схемы питания с одним разъемом 6-pin, двумя разъемами 6-pin, одним разъемом 6-pinи одним 8-pin, а так же двумя разъемами 8-pin. Обязательно учитывайте это при выборе блока питания. Далеко не каждый блок имеет отдельные кабели для дополнительного питания видеоадаптера, тем более с 8-контактными разъемами.

В нашем примере мы имеем дело с видеокартой, имеющей один 6-контактный и один 8-контактный разъем.

При этом обратите внимание на то, что разъемы от блока питания имеют модульную компоновку и состоят из двух частей, одна из которых содержит шесть контактов, а другая два. Последняя не задействуется в 6-пиновых коннекторах.

Заключение

На этом установку комплектующих внутрь корпуса можно считать завершенной. Остается лишь вернуть на место лицевую панель и боковые крышки.

Перед установкой передней панели не забудьте снять с нее заглушки в тех местах, где у вас установлены устройства во внешних отсеках, такие как оптические приводы, дисководы, картридеры и прочие.

Вот и все. Наш системный блок полностью собран и готов к работе.

Теперь, зная, как и куда устанавливаются различные компоненты компьютера, вы можете в любой момент самостоятельно произвести замену, вышедшей из строя детали или осуществить модернизацию ПК.

Как подключить блок питания?

Блок питания - это неотъемлемая часть вашего ПК, поскольку именно он обеспечивает подачу энергии на все компоненты компьютера. По сути, не работает БП - не работает компьютер.

На самом деле, знать, как подключить блок питания должен каждый, так как научиться установке этой детали достаточно легко, что поможет сэкономить время и деньги. Не обязательно вызывать мастера и платить за работу, которую даже начинающий пользователь выполнит за 10 минут. Тем не менее, многие сталкиваются со сложностями, пытаясь подключить новый блок и задействовать его в работе. Читайте дополнительную информацию в материале .

Отключаем старый БП

Напоминаем, что если ваш компьютер находится на гарантии и на нем установлены сервисные пломбы, то не следует производить замену деталей самостоятельно, так как это приведет к отказу сервисного центра в дальнейшем обслуживать ваше устройство.

Начинается установка нового блока именно со снятия старого. Как правило, располагается БП внизу или вверху системника, и от него идет множество кабелей, предназначенных для питания компонентов ПК. Продвинутые блоки имеют разъемы и на своем корпусе, то есть подключение будет двухсторонним.

Помните про осторожность обращения с электричеством. Никогда не подключайте и не отключайте БП, не открывайте боковые крышки компьютера и не пытайтесь там что-либо починить, поправить, если питание включено. Обесточьте ПК, и только после этого приступайте к работе.

Отсоединить БП просто:

Отключите питание компьютера. На БП есть соответствующая кнопка, выключите из розетки вилку, питающую компьютер. Подождите несколько минут;
Отключите провода, соединяющие БП и компоненты ПК. Для этого придется снять боковую крышку. Советуем запомнить, какой провод к чему подключался. Именно из-за этого возникают проблемы, и пользователь в итоге не может нормально начать работу. Действуйте аккуратно, без резких движений;
Открутите винты, на которых держится БП. Обычно их четыре. Зачастую не требуется снимать другие элементы, чтобы вытащить блок.

Подключаем новый БП

Зафиксируйте винтами новый блок в корпусе вашего ПК. Старайтесь действовать аккуратно, не задевайте составляющие компьютера. К сожалению, иногда страдает от острых углов и неопытных пользователей материнская плата. Потому будет актуально прочесть статью и знать, как корректно выполнить данное действие;
Соедините кабели от БП с компонентами компьютера. Именно этот шаг самый сложный, если вы предварительно не запомнили, что куда подключается. Хотя ориентироваться можно на количество контактов. Подключить что-нибудь не в свое гнездо достаточно сложно;
Включайте компьютер. Если все подсоединено корректно, ПК запустит рабочие процессы.

Еще раз напоминаем, что блок питания необходимо выбирать согласно параметрам своего компьютера - в противном случае замена детали может привести к поломке. Если вы не уверены в своих знаниях, то лучше обратиться за консультацией в специализированный магазин или авторизованный сервисный центр.

Блок питания – один из главных элементов системного блока, снабжающий электричеством все компоненты компьютера. Если он не работает, компьютер просто не запускается. Подключение БП – не самая трудная задача, однако и здесь есть свои тонкости, которые будет полезно знать каждому пользователю ПК. Давайте посмотрим, как подключить блок питания, чтобы все устройства работали корректно.

Общие сведения

Если вы подключали системный блок самостоятельно, то уже сталкивались с БП – именно к нему вы подсоединяли провод, идущий от системника в сеть. Теперь пришло время познакомиться с этим устройством изнутри.

Отнеситесь внимательно к покупке БП. Прочитайте заранее, как его правильно выбирать или посоветуйтесь с более опытными пользователями, чтобы не приобрести оборудование, которое не подходит вам по мощности. Неправильно выбранный БП может привести к поломке подключенного к нему оборудования.

Блок питания представляет собой стальную коробку, которая обычно устанавливается в верхней части корпуса системника. Главная сложность в его подключении – большое количество проводов с разным интерфейсом.Глядя на это скопление кабелей, невольно начинаешь сомневаться в своих силах. Однако это напрасное беспокойство – на самом деле все предельно просто. Практически каждый провод для чего-то используется: например, чтобы подключить дисковод.

Однако если у вас установлено минимум устройств (один дисковод, один жесткий диск), то некоторые кабели останутся свободными. Это абсолютно нормально. Важно лишь закрепить свободные провода так, чтобы они случайно не попали в работающий кулер.

Отключение

Первым делом необходимо отключить старый блок питания.

Внимание! Полностью обесточьте компьютер, перед тем как вскрывать системный блок!

Вытащите кабель, идущий от старого БП к электрической сети.

Снимите боковые крышки с обеих сторон, чтобы было удобнее работать.

Отсоедините от старого БП всё подключенное оборудование. Желательно запомнить, какой провод куда подключался.

Демонтируйте старый БП. Он крепится на четырех винтах, которые можно найти на задней панели системника.
Аккуратно открутите винты и вытащите стальную коробку.

Подключение

Процедура подключения отличается от демонтажа лишь порядком действий. Сначала новый БП нужно установить на его законное место и закрепить четырьмя винтами.

Внимание! Устанавливайте блок питания очень аккуратно: следите, чтобы его острые углы не поцарапали случайно материнскую плату или другое оборудование.

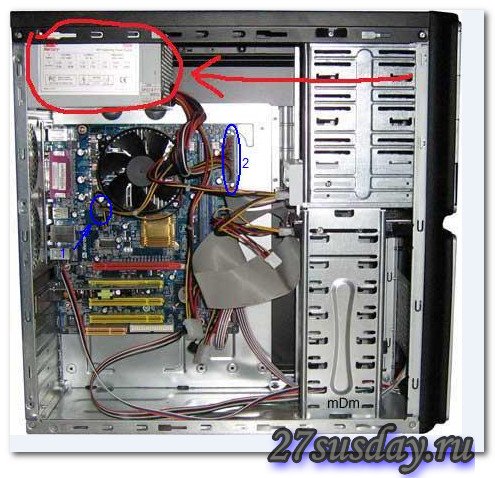

БП установлен – теперь можно соединить его с материнской платой, подключить жесткий диск, оптический привод и другое оборудование. Это наиболее важный этап, от успешного завершения которого зависит работоспособность вашего компьютера. Итак, начнем:

Питание материнской платы – самый большой коннектор, состоит из двух штекеров (всего 24 контакта).

Проверьте, какой стороной должен устанавливаться коннектор – он имеет строго определенную ориентацию. Вставьте оба штекера и надавите на них до щелчка.

Питание процессора – состоит из четырех или шести контактов. Порт расположен возле кулера, под которым находится сам процессор.Питание жестких дисков и оптического привода – может быть SATA или Molex, в зависимости от используемой модели оборудования. Современные диски используют интерфейс SATA:

Правильно выбрать блок питания для компьютера — иногда может быть не так просто, как кажется. От этого выбора зависит стабильность, а также срок службы всех используемых компонентов ПК, и подходить вопросу выбора блока питания — нужно серьезно. В данном обзоре, мы попытаемся рассмотреть основные моменты, которые помогут сделать правильный выбор.

Мощность

На выходе блока питания присутствуют следующие постоянные напряжения: +5 V, +12 V (также +3.3 V), и — вспомогательные (минус 12 V и + 5 V в простое). Основной же нагрузкой сейчас «принято» загружать линию +12 V.

Выходная мощность (W — Ватт) рассчитывается по простой формуле: она равна произведению U на J, где U – напряжение (в Вольтах), J – сила тока (в Амперах). Напряжения – постоянны, поэтому, чем больше мощность, тем больше должна быть сила тока по линиям.

Но, оказывается, тут тоже не все просто. При сильной нагрузке на комбинированную линию +3.3 / +5, уменьшиться может мощность по линии +12. Пример — маркировка блока питания бюджетного бренда Cooler Master (модели RS-500-PSAP-J3):

Максимальная суммарная мощность по линиям +3.3 и +5 равна 130W (что – указано на упаковке), ну а максимальная мощность по «наиболее важной» линии +12V — равна 360W.

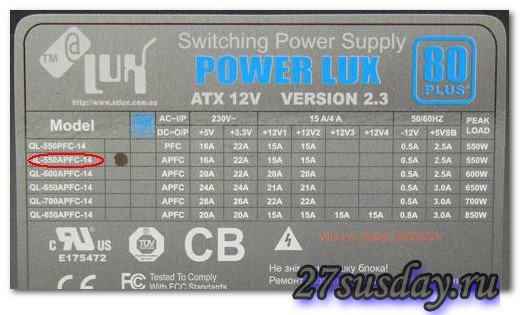

Но и это – не все. Обратим внимание на надпись ниже:

3.3V и +5V и +12V суммарная мощность не должна превышать 427.9 W. Как бы, теоретически (глядя в «таблицу»), мы «видим» 490W (360 плюс 130), а здесь — всего лишь 427.9.

Что это даст нам на практике: если нагрузка по линии +3.3V и 5V будет в сумме, скажем 60W, то отняв от приводимой производителем мощности 427.9, т.е. 427.9 – 60, получаем 367.9W. Мы получим только 360 Ватт по линии +12V. От которой идет как раз «основное потребление»: ток на процессор, видеокарту.

Автоматический расчет мощности

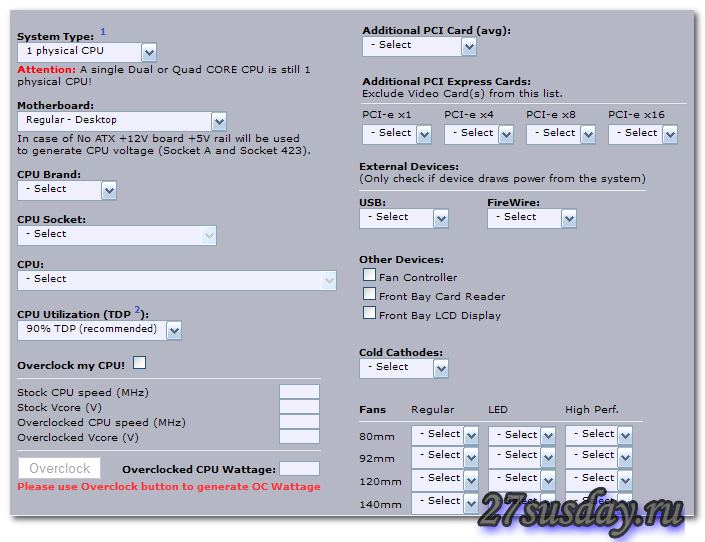

Для расчета мощности блоков питания, можно воспользоваться калькулятором в браузере: http://www.extreme.outervision.com/psucalculatorlite.jsp. Хотя он — на английском языке, разобраться можно. Таких сервисов, в интернете достаточно много.

В общем, здесь можно выбрать почти что все, что нужно, включая конкретный тип CPU, формат материнской платы (micro-ATX или ATX), число планок памяти, винчестеров, вентиляторов… Для расчета, надо жать на прямоугольную кнопку «Calculate». Сервис выдаcт: как рекомендуемое, так и минимально возможное значение мощности (в Ваттах) для вашей системы.

Однако, по опыту, можно считать: офисный компьютер (с двух-ядерным CPU), может довольствоваться блоком питания на 300W. Для домашнего (игрового, с дискретной видеокартой) – подходит БП 450 — 500W, ну а для мощных игровых ПК с «верхней» (топовой) картой (либо – двумя, в режиме Crossfire или SLI) — Total Power (суммарная мощность) начинается от 600 — 700W.

Центральный процессор, даже при максимально возможной нагрузке, потребляет 100 — 180W (исключение – 6-ядерные AMD), видеокарта дискретная – от 90 до 340W, сама материнская плата — 25-30W (планка памяти — 5-7W), жесткий диск 15-20W. Учитывайте при этом, что основная нагрузка (процессор и видеокарта) ложится на линию «12V». Ну и, желательно добавить запас по мощности (10-20%).

КПД – коэффициент полезного действия

Немаловажным критерием будет и КПД блока питания. Коэффициент полезного действия (КПД) — отношение полезной мощности, выдаваемой блоком питания, к потребляемой им от сети. Если схема блока питания ПКсодержала бы лишь трансформатор, его КПД был бы около 100%.

Рассмотрим пример, когда блок питания (с известным КПД — 80%) обеспечивает на выходе мощность в 400W. Если это число (400) разделить на 80% — получим 500W. А блок питания с теми же характеристиками, но с меньшим КПД (70%), будет потреблять уже 570W.

Но – не надо воспринимать эти цифры «всерьез». Блок питания большую часть времени – нагружен не полностью, например, это значение может быть 200W (потреблять от сети компьютер будет меньше).

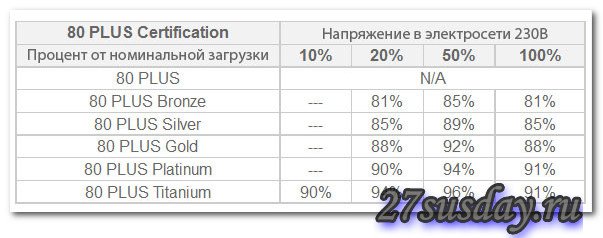

Существует организация, в функции которой входит тест блоков питания на соответствие уровню заявленного стандарта КПД. Сертификация 80 Plus, при этом, проводится только для сетей на 115 Вольт (распространенных в США), начиная же с «класса» 80 Plus Bronze, все блоки тестируются для использования в 220В-электросети. Например, если сертификация пройдена в классе 80 Plus Bronze, КПД блока питания составляет 85% при «половинной» загрузке по мощности, и 81% — при заявленной мощности.

Наличие логотипа на блоке питания говорит, что товар соответствует уровню сертификации.

Плюсы высокого КПД: меньше энергии отводится «в виде тепла», и система охлаждения, соответственно, будет менее шумной. Во-вторых – очевидна экономия электричества (хотя и, не очень большая). Качество у «сертифицированных» БП, как правило, высокое.

Активный или пассивный PFC?

Power Factor Correction (PFC) – коррекция коэффициента мощности. Power Factor — отношение активной мощности к полной (активной плюс реактивной).

Нагрузкой же, реактивная мощность не потребляется – она на 100% отдается обратно в сеть, на следующем полупериоде. Однако, с ростом реактивной мощности, растет максимальное (за период) значение силы тока.

Слишком большая сила тока в проводах 220В – хорошо ли это? Наверное, нет. Поэтому, с реактивной мощностью по возможности борются (особенно это актуально для действительно мощных устройств, «переходящих» предел в 300-400 Ватт).

PFC – может быть пассивным или активным.

Преимущества активного метода:

Обеспечивается близкий к идеальному значению Power Factor (коэффициент мощности), вплоть до значения, близкого к 1. При PF=1, сила тока в проводе 220В не превысит значение «мощность делить на 220» (в случае меньших значений PF, сила тока – всегда несколько больше).

Недостатки активного PFC:

Повышается сложность – снижается общая надежность блока питания. Самой системе активного PFC — требуется охлаждение. Кроме того, не рекомендуют использовать системы активной коррекции с автовольтажем совместно с источниками ИБП (UPS).

Преимущества пассивной PFC:

Отсутствуют недостатки активного метода.

Недостатки:

Система – малоэффективна при больших значениях мощности.

Что именно выбрать? В любом случае, приобретая БП меньшей мощности (до 400-450W), в нем чаще всего вы обнаружите PFC пассивной системы, а более мощные блоки, от 600 W – чаще встречаются с активной коррекцией.

Охлаждение блока питания

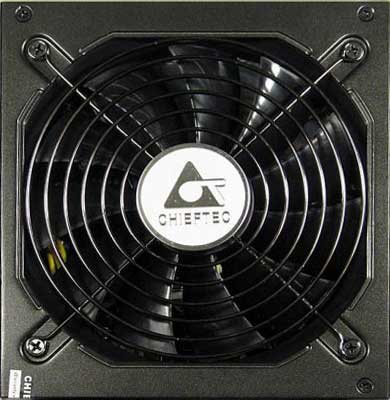

Наличие в любом блоке питания вентилятора для охлаждения — считается нормой. Диаметр вентилятора – может быть равным 120 мм, встречается вариант на 135 мм и, наконец, 140 мм.

Системный блок предусматривает установку БП вверху корпуса – тогда, выбирайте любую модель с горизонтально расположенным вентилятором. Больше диаметр – меньше шум (c одинаковой мощностью охлаждения).

Скорость вращения должна меняться в зависимости от внутренней температуры. Когда БП не перегревается – зачем нужно крутить «вентиль» на всех оборотах, и досаждать пользователю шумом? Существуют модели БП, полностью останавливающие свой вентилятор при потребляемой мощности менее 1/3 расчетной. Что — удобно.

Главное в системе охлаждения БП – это ее тишина (или – полное отсутствие вентилятора, такое тоже встречается). С другой стороны, охлаждение нужно затем, чтобы не допустить перегрева деталей (высокая мощность, в любом случае, влечет тепловыделение). На больших мощностях, без вентилятора – не обойтись.

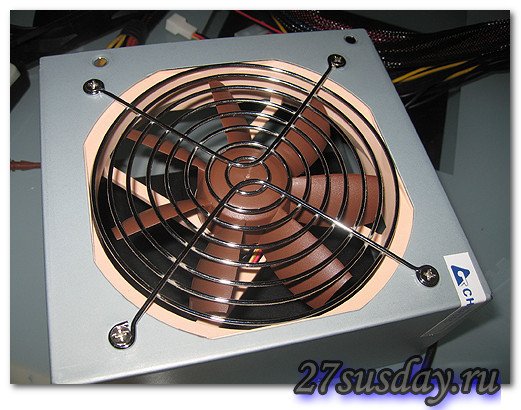

Примечание: на фото – результат моддинга (удаление стандартной решетки-прорези, установка вентилятора Noktua и гриля 120 мм).

Разъемы и кабели

При покупке и выборе, обращайте внимание на количество доступных разъемов и длину проводов, идущих от блока питания. В зависимости от геометрии корпуса, нужно выбирать БП с достаточным по длине жгутом кабеля. Для стандартных корпусов ATX, достаточно будет жгута 40-45 см.

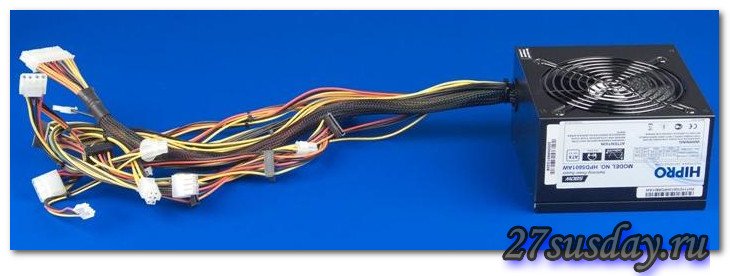

Блок питания, работающий в домашнем и офисном компьютере, имеет разъемы:

Это — 24-х контактный разъем питания материнской платы ПК. Обычно здесь – раздельно 20 и 4 контакта, но бывает – и монолитный, 24-контактный.

Разъем питания процессора. Обычно он 4-х контактный, и только для очень мощных процессоров используют 8 контактов. Правильно выбрать блок питания для компьютера можно, ориентируясь на соответствующий разъем самой материнской платы.

Разъем для питания видеокарты – выглядит аналогично, и отличается тем, что он — 6-ти либо 8-ми контактный.

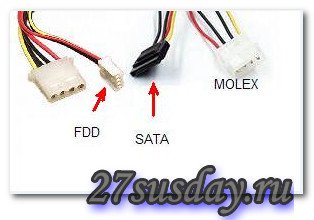

Разъемы (коннекторы) для питания SATA-устройств (жестких дисков, оптических приводов), четырех контактные Molex (для IDE), и для включения FDD (или кард-ридера) – знакомы большинству пользователей:

Примечание: количество всех дополнительных разъемов (SATA, MOLEX, FDD) должно быть достаточным для подключения устройств, размещаемых внутри системного блока.

Монтаж – демонтаж

Для демонтажа старого блока питания, отключите его провод 220 Вольт. Затем, необходимо выждать 2-3 минуты, и только затем приступать к работе. Внимание! Несоблюдение данного требования может повлечь электротравму.

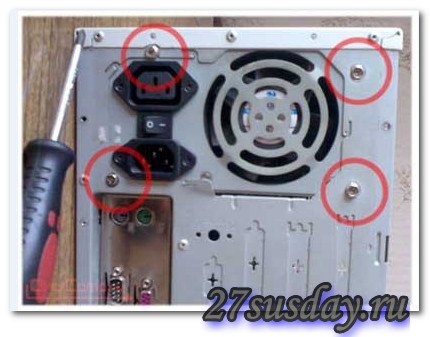

Блок питания в любом ПК крепится к задней стенке на 4-х винтах (саморезах). Откручивать их можно, только отключив все внутренние разъемы и штекеры блока питания (2 разъема материнской платы, видеокарты, коннекторы дополнительных устройств).

Подключить блок питания к компьютеру можно в обратном порядке: сначала – монтируем в корпус, закрепляя винтами, затем – подключаем разъемы.

Примечание: при манипуляциях с блоком питания, кулер процессора может мешать. Если есть возможность его демонтировать — воспользуйтесь этим (поставите на место – потом, перед включением).

Включение компьютера с новым БП

Подав питание 220 Вольт на новый БП, не нужно сразу включать компьютер. Подождите секунд 10-15 сначала: вы будете слушать, не происходит ли что-либо «неординарное». Если слышим писк, звон дросселей – идем и меняем блок питания по гарантии. Если же вы слышите периодически повторяющийся «металлический» щелчок – не включайте компьютер с таким блоком питания.

Если в дежурном режиме, блок питания «щелкает» — это работает система защиты. Отключите такой блок питания, отсоедините его разъемы (коннекторы). Можно попробовать собрать то же самое еще раз — если проблема повторяется, несем блок питания в сервисный центр (возможно, неисправен сам блок).

Компьютер с исправным БП включается практически сразу же, при нажатии кнопки «Power» ATX-корпуса. Должно появиться изображение на мониторе – теперь вы можете продолжить работу, но уже — с новым блоком питания.

Модульные кабели и разъемы

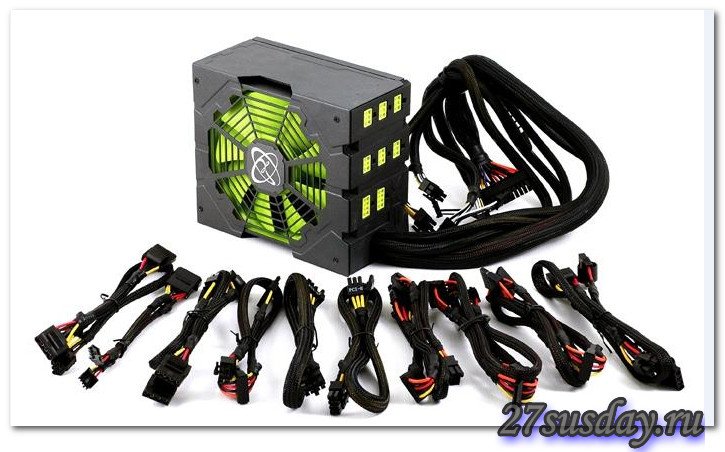

Многие более мощные модели блоков питания сейчас используют так называемое «модульное» подключение. Добавление внутренних кабелей с соответствующими ответными разъемами – происходит по необходимости. Это удобно, потому, что в корпусе компьютера уже не надо держать лишние (неиспользуемые) провода, к тому же, так — меньше путаницы. А отсутствие лишних проводов, улучшает также циркуляцию горячего воздуха. В модульных блоках питания, «несъемными» делают только шнуры с разъемом для материнской платы/процессора.

Бренды и производители

Все фирмы (производители блоков питания для компьютера) – принадлежат одной из 3-х основных групп:

Производят полностью свою продукцию – такие бренды, как Hipro, FSP, Enermax, Delta, также HEC, Seasonic.
Производят продукцию, перекладывая часть процесса изготовления на другие компании — Corsair, Silverstone, Antec, Power&Cooling и Zalman.
Перепродают готовые блоки под собственной маркой (некоторые – производят «отбор», некоторые — нет): Chiftec, Gigabyte, Cooler Master, OCZ, Thermaltake.

Каждый бренд, приведенный выше, смело можно рекомендовать. В интернете, к тому же, приводится много обзоров и тестов для «фирменных» блоков питания, по которым можно ориентироваться пользователю.

Перед покупкой БП, его стоит взвесить (достаточно и подержать в руке). Это позволит более-менее понять, что у него внутри. Конечно, способ это — неточный, однако он позволяет сразу «отмести» явно «дешевый» БП.

Масса блока питания зависит от качества стали, габаритов вентилятора, а (главное): количества дросселей и веса радиаторов внутри. Если в БП не хватает каких-то катушек индуктивности (или, допустим, конденсаторы — уменьшенной емкости), это говорит об «удешевлении» электрической схемы: БП будет весить 700-900 гр. Хороший БП (450-500W) весит обычно от 900 гр. до 1,4 кг.

Удачного выбора!

Из истории

На рынке персональных компьютеров, то есть не только IBM-совместимых, а – в более общем смысле «компьютеров», на стандартизацию компонентов (БП, материнской платы) изначально пошла компания IBM. Остальные затем стали это «копировать». Все известные форм-факторы для блоков питания IBM-совместимых ПК, основаны на какой-либо из моделей БП: PC/XT, PC/AT, и Model 30 PS/2. Все совместимые ПК, так или иначе, могли использовать один из трех оригинальных стандартов, разработанных IBM. Эти стандарты были популярны вплоть до 1996 г., и даже позднее – современный стандарт ATX восходит к физической компоновке PS/2 Model 30.

Новый форм-фактор, то есть известный нам ATX, определила в 1995 г. компания Intel (тогда — партнер IBM), представив стандарт для платы и блока питания. Новый стандарт обрел популярность с 1996 г., и производители постепенно начали отходить от устаревшего стандарта AT. ATX и некоторые «ответвления» стандарта, которые за ним последовали, используют отличные от форм-фактора AT разъемы мат. платы (не только с дополнительными напряжениями, но и сигналами, которые позволяют обеспечивать большую мощность и дополнительные возможности).

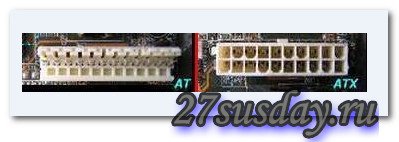

Все IBM-овские стандарты предусматривали физически один и тот же разъем, подающий питание на материнскую плату. Для включения и выключения, чтобы подать питание на компьютер, использовался тумблер (или кнопка), размыкающий провод с напряжением 220 Вольт. Что было не очень удобно (особенно при разборе/ремонте ПК). Поэтому, появился новый стандарт, «не допускающий» напряжение более 12 Вольт внутри системного блока (внутри корпуса).

Необходимо сказать, что сама схема питания (принцип ее построения), начиная от первых PC XT, значительных изменений не получила. Принцип преобразования энергии, используемый в компьютерных БП, называется «импульсным» (из переменного напряжения 220 Вольт делается «постоянное», затем, оно преобразуется, понижается до более низких значений импульсным методом). Первые блоки питания для персональных компьютеров имели мощность 60 W (XT), или, скажем, 100-120 W (AT 286). Просто, тогда компьютер предусматривал установку: 1-2 дисководов, одного винчестера (да и сам процессор — «потреблял» очень мало).

Перспективы развития

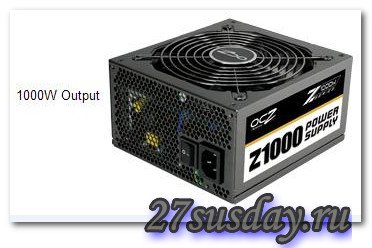

800 Ватт, 900 Ватт, 1000 Ватт… Блоком питания для ПК, отдающим в нагрузку один Киловатт энергии — никого не удивить. Конечно, цена значительно отличается (от «стандартных» коробок на 450-500 W), однако, такой блок питания обеспечивает достаточный уровень надежности (и – невысокий уровень шума) даже при полной загрузке! Ну, просто чудо.

Если же посчитать, сколько энергии такой компьютер будет потреблять от розетки – получится, что это ни что иное, как эквивалент постоянно включенного на полную мощность утюга. Хорошего такого, по мощности — выше среднего, тяжеленького…

Последнее время, с переходом на новые техпроцессы производства «главных» микросхем для компьютера (центрального процессора, модуля 3-D), движение наметилось как раз «обратное» – то есть, снижение общей мощности при сохранении того же уровня производительности. Два года назад, средний 4-ядерный «проц» потреблял не менее 90 W, сейчас — уже 65 («новый», при этом – быстрее). В любом случае (как 2 года назад, так и сейчас), выбор – за пользователем.
